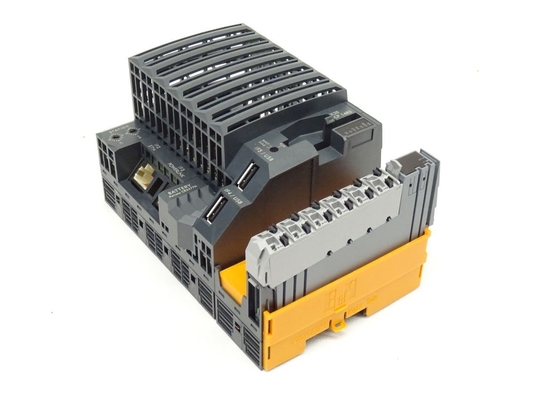

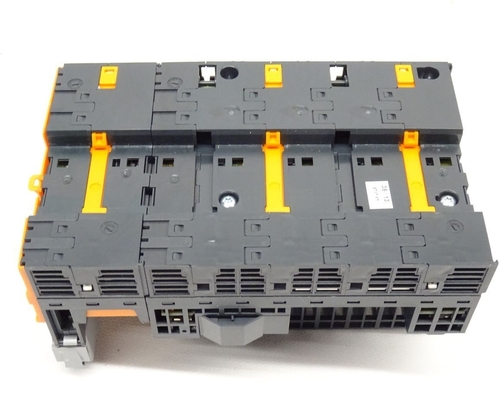

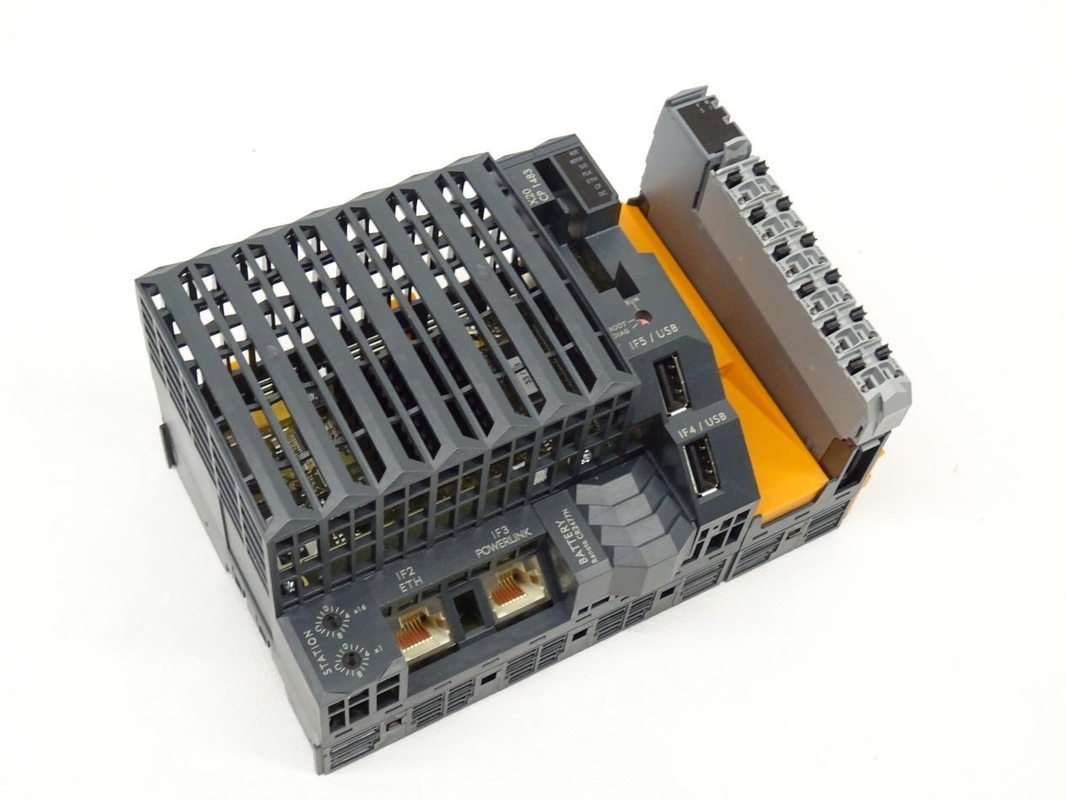

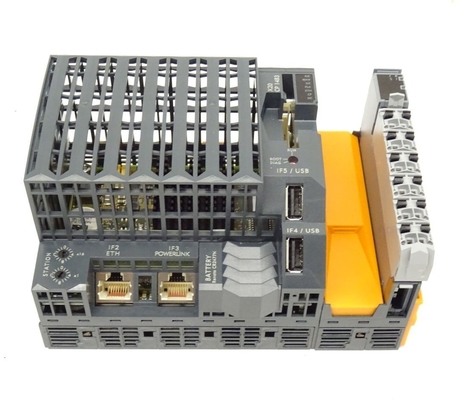

Name: Sistema CPU dello SpA di X20CP1483 B&R X20 con l'unità di elaborazione integrata dell'ingresso/uscita
Brand: Joyoung International Trading Co.,Ltd
SKU: X20CP1483
Price: 4,690.00 USD
Availability: InStock

Casa Prodotti Plc di automazione di B&R

Sistema CPU dello SpA di X20CP1483 B&R X20 con l'unità di elaborazione integrata dell'ingresso/uscita

Dettagli:

Luogo di origine:	Austria
Marca:	B&R
Certificazione:	COC
Numero di modello:	X20CP1483

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1EA
Prezzo:	USD
Imballaggi particolari:	Originale
Tempi di consegna:	3-5 giorni
Termini di pagamento:	T/T
Capacità di alimentazione:	10EA

Contatto

Descrizione di prodotto dettagliata

Nome di prodotto:	B&R	Modello del prodotto:	X20CP1483
Modulo di sistema:	CPU	Frequenza di clock:	100 megahertz
RAM:	32 MB SDRAM	Garanzia:	1 anno
Dimensioni:	1509985 millimetro	Peso:	300 g
Evidenziare:	Plc integrato di automazione del BR dell'unità di elaborazione dell'ingresso/uscita , X20CP1483 , Sistema CPU dello SpA di B&R X20

Sistema CPU dello SpA di X20CP1483 B&R X20 con l'unità di elaborazione integrata dell'ingresso/uscita

NUMERO MATERIALE:

X20CP1483

DESCRIZIONE:

Intel x86-based, CPU Megahertz-compatibile 100 con l'unità di elaborazione integrata dell'ingresso/uscita
A bordo di Ethernet, di POWERLINK e di USB
1 scanalatura per espansione modulare dell'interfaccia
CompactFlash come memoria smontabile di applicazione
Fanless

Intel x86-based, 100 X20CP1483 Megahertz-compatibili rappresenta il CPU di livello base X20. Con un rapporto ottimale di prezzo/prestazione, ha le stesse caratteristiche di base di tutti più grandi CPU.

Ethernet a bordo e USB sono standard. Inoltre, il CPU ha un collegamento di POWERLINK per la comunicazione in tempo reale dura. Un'altra scanalatura è a disposizione affinchè un modulo di interfaccia supplementare aumenti la flessibilità.

La sola differenza fra le due varianti X20CP1483 e X20CP1483-1 è la dimensione di SDRAM.

Sistema CPU dello SpA di X20CP1483 B&R X20 con l'unità di elaborazione integrata dell'ingresso/uscita 0

Generalità

Codice di identificazione di B&R	0xC370
Raffreddamento	Fanless
Indicatori di condizione m/c	Funzione del CPU, Ethernet, POWERLINK, CompactFlash, batteria
Sistemi diagnostici
Batteria	Sì, facendo uso dell'indicatore di condizione m/c del LED e del software
Funzione del CPU	Sì, facendo uso dell'indicatore di condizione m/c del LED
CompactFlash	Sì, facendo uso dell'indicatore di condizione m/c del LED
Ethernet	Sì, facendo uso dell'indicatore di condizione m/c del LED
POWERLINK	Sì, facendo uso dell'indicatore di condizione m/c del LED
Temperatura	Sì, facendo uso del registro del software
Supporto
Ridondanza del regolatore	Nessun
Supporto di dati di salute di stoccaggio	Sì
Supporto di ACOPOS	Sì
Supporto visivo delle componenti	Sì
Consumo di energia senza modulo e USB di interfaccia	8,6 W
Consumo di energia per l'alimentazione elettrica di collegamento di X2X	W 1,42
Consumo di energia
Ingresso/uscita interno	0,6 W
Dissipazione di potere supplementare causata dagli azionatori (resistenti) [W]	-
Certificazioni
CE	Sì
UKCA	Sì
ATEX	Zona 2, II 3G ex gascromatografia del Na nC IIA T5 IP20, tum (vedi il manuale dell'utente X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Attrezzatura industriale di controllo
HazLoc	cCSAus 244665 Attrezzatura del controllo dei processi per le posizioni pericolose Classe I, divisione 2, gruppi ABCD, T5
DNV	Temperatura: B (0 - 55°C) Umidità: B (fino a 100%) Vibrazione: B (4 g) Contabilità elettromagnetica: B (ponte e ponte aperto)
La LR	ENV1
Kr	Sì
ABS	Sì
EAC	Sì
KC	Sì

Alimentazione elettrica di collegamento di X2X e del CPU

Tensione in ingresso	24 VCC -15%/+20%
Corrente di ingresso	Massimo 1,5 A
Fusibile	Integrato, non può essere sostituito
Protezione inversa di polarità	Sì

Uscita dell'alimentazione elettrica di collegamento di X2X

Potenza di uscita nominale	7 W
Collegamento parallelo	Sì
Operazione ridondante	Sì

Alimentazione elettrica introdotta dell'ingresso/uscita

Tensione in ingresso	24 VCC -15%/+20%
Fusibile	Fusibile di linea richiesto: Massimo 10 A, lento-colpo

Alimentazione elettrica dell'ingresso/uscita dell'uscita

Tensione in uscita nominale	24 VCC
Carico ammissibile del contatto	10 A

Alimentazione elettrica - generalità

Indicatori di condizione m/c	Sovraccarico, stato di funzionamento, stato del modulo, trasferimento di dati RS232
Sistemi diagnostici
Trasferimento di dati RS232	Sì, facendo uso dell'indicatore di condizione m/c del LED
Funzionamento/errore del modulo	Sì, facendo uso dell'indicatore di condizione m/c del LED e del software
Sovraccarico	Sì, facendo uso dell'indicatore di condizione m/c del LED e del software
Isolamento elettrico
Rifornimento dell'ingresso/uscita - alimentazione elettrica dell'ingresso/uscita	Nessun
Rifornimento di collegamento di CPU/X2X - alimentazione elettrica di collegamento di CPU/X2X	Sì

Regolatore

Scanalatura di CompactFlash	1
Temporizzatore in tempo reale	Non volatile, risoluzione 1 s, -10 ad accuratezza di 10 PPM a 25°C
FPU	Sì
Unità di elaborazione
Tipo	Atomo E620T
Frequenza di clock	0,6 gigahertz
Nascondiglio L1
Codice di dati	24 KB
Codice di programma	32 KB
Nascondiglio L2	512 KB
Unità di elaborazione integrata dell'ingresso/uscita	Punti di informazioni dell'ingresso/uscita di processi nei precedenti
Scanalature di interfaccia modulari	1
Variabili Remanent	KB di massimo 256
Più breve tempo di ciclo della classe di compito	400 µs
Tempo di ciclo tipico di istruzione	0,0075 µs
Bufferizzazione di dati
Monitoraggio della batteria	Sì
Batteria al litio	Minuto 2 anni alla temperatura ambiente 23°C
Memoria standard
RAM	256 MB DDR2 SDRAM
Utente RAM	1 MB SRAM

Interfacce

Interfaccia IF1
Segnale	RS232
Variante	Collegamento via un blocchetto terminali X20TB12 di 12 perni
Distanza massima	900 m.
Tasso di trasferimento	Massimo 115,2 kbit/s
Interfaccia IF2
Segnale	Ethernet
Variante	1x RJ45 ha protetto
Lunghezza di linea	Massimo 100 m. fra 2 stazioni (lunghezza di segmento)
Tasso di trasferimento	10/100/1000 di Mbit/s
Trasferimento
Strato fisico	10BASE-T/100BASE-TX/1000BASE-T
In semiduplex	Sì
Pieno duplex	Sì
Autonegotiation	Sì
Auto-MDI/MDIX	Sì
Interfaccia IF3
Fieldbus	POWERLINK (V1/V2) dirigere o nodo controllato
Tipo	Tipo 4
Variante	1x RJ45 ha protetto
Lunghezza di linea	Massimo 100 m. fra 2 stazioni (lunghezza di segmento)
Tasso di trasferimento	100 Mbit/s
Trasferimento
Strato fisico	100BASE-TX
In semiduplex	Sì
Pieno duplex	Modo di POWERLINK: Modo nessun/Ethernet: Sì
Autonegotiation	Sì
Auto-MDI/MDIX	Sì
Interfaccia IF4
Tipo	USB 1.1/2.0
Variante	Tipo A
Corrente d'uscita massima	0,5 A
Interfaccia IF5
Tipo	USB 1.1/2.0
Variante	Tipo A
Corrente d'uscita massima	0,5 A
Interfaccia IF6
Fieldbus	Padrone di collegamento di X2X

Proprietà elettriche

Isolamento elettrico	Ethernet (IF2), POWERLINK (IF3) e X2X (IF6) hanno isolato l'uno dall'altro, da altre interfacce e dallo SpA

Condizioni di gestione

Montaggio dell'orientamento
Orizzontale	Sì
Verticale	Sì
Elevazione dell'installazione sopra il livello del mare
0 - 2000 m.	Nessuna limitazione
>2000 m.	Riduzione della temperatura ambiente da 0.5°C per 100 m.
Grado di protezione per en 60529	IP20

Condizioni dell'ambiente

Temperatura
Operazione
Orientamento di montaggio orizzontale	-25 a 60°C
Orientamento di montaggio verticale	-25 a 50°C
Ridurre le imposte	Vedi la sezione «ridurre le imposte su».
Stoccaggio	-40 a 85°C
Trasporto	-40 a 85°C
Umidità relativa
Operazione	5 - 95%, senza condensazione
Stoccaggio	5 - 95%, senza condensazione
Trasporto	5 - 95%, senza condensazione

Proprietà meccaniche

Nota	Memoria di applicazione di ordine (CompactFlash) esclusivamente Batteria di sostegno inclusa nella consegna Coperchio dell'estremità X20 (giusto) incluso nella consegna 12 il blocchetto terminali del perno X20 ha incluso nella consegna La scanalatura del modulo di interfaccia copre incluso nella consegna
Dimensioni
Larghezza	150 millimetri
Altezza	99 millimetri
Profondità	85 millimetri
Peso	400 g
