Name: Prestazione di Intel Celeron 266 del MODULO del CPU del SISTEMA SpA di X20CP3484 B&R X20 con l'unità di elaborazione supplementare dell'ingresso/uscita
Brand: Joyoung International Trading Co.,Ltd
SKU: X20CP3484
Price: 4,690.00 USD
Availability: InStock

Casa Prodotti Plc di automazione di B&R

Prestazione di Intel Celeron 266 del MODULO del CPU del SISTEMA SpA di X20CP3484 B&R X20 con l'unità di elaborazione supplementare dell'ingresso/uscita

Dettagli:

Luogo di origine:	L'AUSTRIA
Marca:	B&R
Certificazione:	COC
Numero di modello:	X20CP3484

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1EA
Prezzo:	USD
Imballaggi particolari:	Originale
Tempi di consegna:	3-5 giorni
Termini di pagamento:	T/T
Capacità di alimentazione:	10EA

Contatto

Descrizione di prodotto dettagliata

Nome di prodotto:	B&R	Modello del prodotto:	X20CP3484
Tipo di prodotto:	Modulo del CPU	Codice di identificazione:	0x23A6
Ingresso/uscita interno:	0,6 W	Tensione in ingresso:	24 VCC -15%/+20%
Dimensioni:	2009985 millimetro	Garanzia:	1 anno
Evidenziare:	MODULO DEL CPU DEL SISTEMA SPA DI B&R X20 , X20CP3484 B&R , MODULO DEL CPU DELLO SPA DI B&R X20

Prestazione di Intel Celeron 266 del MODULO del CPU del SISTEMA SpA di X20CP3484 B&R X20 con l'unità di elaborazione supplementare dell'ingresso/uscita

NUMERO MATERIALE:

X20CP3484

DESCRIZIONE:

Prestazione di Intel Celeron 266 con l'unità di elaborazione supplementare dell'ingresso/uscita
Ethernet, POWERLINK e USB a bordo di
3 scanalature per espansione modulare dell'interfaccia
CompactFlash come memoria smontabile di applicazione
senza fan
Estremamente compatto

Il X20CP3484 è il più piccolo Celeron ha basato il CPU per il sistema X20. Tuttavia, il suo più breve tempo di ciclo di 800 µs ancora mostra il suo potere. Le caratteristiche di base sono le stesse di quelle di più grandi tipi.

Ethernet e USB sono a bordo. Inoltre, il CPU ha un collegamento di POWERLINK per la comunicazione in tempo reale. Ci sono inoltre tre scanalature multiuso per i moduli di interfaccia supplementare.

I modelli X20CP3484 e X20CP3484-1 del CPU differiscono soltanto dalla dimensione di SDRAM.

Breve descrizione

Interfacce	1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, collegamento di 1x X2X
Modulo di sistema	CPU

Generalità

Codice di identificazione di B&R	0x23A6
Raffreddamento	Fanless
Indicatori di condizione m/c	Funzione del CPU, temperatura eccessiva, Ethernet, POWERLINK, CompactFlash, batteria
Sistemi diagnostici
Batteria	Sì, facendo uso dell'indicatore di condizione m/c del LED e del software
Funzione del CPU	Sì, facendo uso dell'indicatore di condizione m/c del LED
CompactFlash	Sì, facendo uso dell'indicatore di condizione m/c del LED
Ethernet	Sì, facendo uso dell'indicatore di condizione m/c del LED
POWERLINK	Sì, facendo uso dell'indicatore di condizione m/c del LED
Temperatura eccessiva	Sì, facendo uso dell'indicatore di condizione m/c del LED
Sistemi diagnostici - fan	-
Supporto
Supporto di ACOPOS	Sì
Supporto visivo delle componenti	Sì
Consumo di energia senza scheda di memoria, modulo di interfaccia e USB	W 10,5
Consumo di energia interno di alimentazione elettrica di collegamento e dell'ingresso/uscita di X2X
Bus	W 1,42
Ingresso/uscita interno	0,6 W
Dissipazione di potere supplementare causata dagli azionatori (resistenti) [W]	-
Isolamento elettrico
IF1 - IF2	Sì
IF1 - IF3	Sì
IF1 - IF4	Nessun
IF1 - IF5	Nessun
IF1 - IF6	Sì
IF2 - IF4	Sì
IF2 - IF5	Sì
IF3 - IF4	Sì
IF3 - IF5	Sì
IF4 - IF5	Nessun
IF4 - IF6	Sì
IF5 - IF6	Sì
SPA - IF1	Nessun
SPA - IF2	Sì
SPA - IF3	Sì
SPA - IF4	Nessun
SPA - IF5	Nessun
SPA - IF6	Sì
Certificazioni
CE	Sì
UKCA	Sì
ATEX	Zona 2, II 3G ex gascromatografia del Na nC IIA T5 IP20, tum (vedi il manuale dell'utente X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Attrezzatura industriale di controllo
HazLoc	cCSAus 244665 Attrezzatura del controllo dei processi per le posizioni pericolose Classe I, divisione 2, gruppi ABCD, T5
DNV	Temperatura: B (0 - 55°C) Umidità: B (fino a 100%) Vibrazione: B (4 g) Contabilità elettromagnetica: B (ponte e ponte aperto)
La LR	ENV1
Kr	Sì
ABS	Sì
EAC	Sì
KC	Sì

Alimentazione elettrica di collegamento di X2X e del CPU

Tensione in ingresso	24 VCC -15%/+20%
Corrente di ingresso	Massimo 2,2 A
Fusibile	Integrato, non può essere sostituito
Protezione inversa di polarità	Sì

Uscita dell'alimentazione elettrica di collegamento di X2X

Potenza di uscita nominale	7 W
Collegamento parallelo	Sì
Operazione ridondante	Sì

Alimentazione elettrica introdotta dell'ingresso/uscita

Tensione in ingresso	24 VCC -15%/+20%
Fusibile	Fusibile di linea richiesto: Massimo 10 A, lento-colpo

Alimentazione elettrica dell'ingresso/uscita dell'uscita

Tensione in uscita nominale	24 VCC
Carico ammissibile del contatto	10 A

Alimentazione elettrica - generalità

Indicatori di condizione m/c	Sovraccarico, stato di funzionamento, stato del modulo, trasferimento di dati RS232
Sistemi diagnostici
Trasferimento di dati RS232	Sì, facendo uso dell'indicatore di condizione m/c del LED
Funzionamento/errore del modulo	Sì, facendo uso dell'indicatore di condizione m/c del LED e del software
Sovraccarico	Sì, facendo uso dell'indicatore di condizione m/c del LED e del software
Isolamento elettrico
Rifornimento dell'ingresso/uscita - alimentazione elettrica dell'ingresso/uscita	Nessun
Rifornimento di collegamento di CPU/X2X - alimentazione elettrica di collegamento di CPU/X2X	Sì

Regolatore

Scanalatura di CompactFlash	1
Temporizzatore in tempo reale	Non volatile, risoluzione 1 s, -20 ad accuratezza di 20 PPM a 25°C
FPU	Sì
Unità di elaborazione
Tipo	Celeron 266 (compatibile)
Nascondiglio L2	-
Cache L1 per il codice di programma e di dati	KB 2x 16
Unità di elaborazione integrata dell'ingresso/uscita	Punti di informazioni dell'ingresso/uscita di processi nei precedenti
Scanalature di interfaccia modulari	3
Variabili Remanent	KB di massimo 64
Più breve tempo di ciclo della classe di compito	800 µs
Tempo di ciclo tipico di istruzione	0,007 µs
Bufferizzazione di dati
Monitoraggio della batteria	Sì
Batteria al litio	Almeno 3 anni
Memoria standard
RAM	32 MB SDRAM
Utente RAM	1 MB SRAM

Interfacce

Interfaccia IF1
Tipo	RS232
Variante	Collegamento via un blocchetto terminali TB12 di 12 perni
Tasso di trasferimento	Massimo 115,2 kbit/s
Interfaccia IF2
Tipo	Ethernet
Variante	RJ45 schermato
Lunghezza di linea	Massimo 100 m. fra 2 stazioni (lunghezza di segmento)
Tasso di trasferimento	10/100 di Mbit/s
Interfaccia IF3
Fieldbus	POWERLINK V1/V2
Tipo	100BASE-T (ANSI/IEEE 802,3)
Variante	RJ45 schermato
Lunghezza di linea	Massimo 100 m. fra 2 stazioni (lunghezza di segmento)
Tasso di trasferimento	100 Mbit/s
Interfaccia IF4
Tipo	USB 1,1
Variante	Tipo A
Corrente d'uscita massima	0,5 A
Interfaccia IF5
Tipo	USB 1,1
Variante	Tipo A
Corrente d'uscita massima	0,5 A
Interfaccia IF6
Tipo	Padrone di collegamento di X2X
Quantità	1

Condizioni di gestione

Montaggio dell'orientamento
Orizzontale	Sì
Verticale	Sì
Elevazione dell'installazione sopra il livello del mare
0 - 2000 m.	Nessuna limitazione
>2000 m.	Riduzione della temperatura ambiente da 0.5°C per 100 m.
Grado di protezione per en 60529	IP20

Condizioni dell'ambiente

Temperatura
Operazione
Orientamento di montaggio orizzontale	0 a 55°C
Orientamento di montaggio verticale	0 a 50°C
Ridurre le imposte	-
Stoccaggio	-25 a 70°C
Trasporto	-25 a 70°C
Umidità relativa
Operazione	5 - 95%, senza condensazione
Stoccaggio	5 - 95%, senza condensazione
Trasporto	5 - 95%, senza condensazione

Proprietà meccaniche

Nota	Memoria di applicazione di ordine (CompactFlash) esclusivamente Batteria di sostegno inclusa nella consegna Coperchio dell'estremità X20 (giusto) incluso nella consegna 12 il blocchetto terminali del perno X20 ha incluso nella consegna La scanalatura del modulo di interfaccia copre incluso nella consegna
Dimensioni
Larghezza	200 millimetri
Altezza	99 millimetri
Profondità	85 millimetri

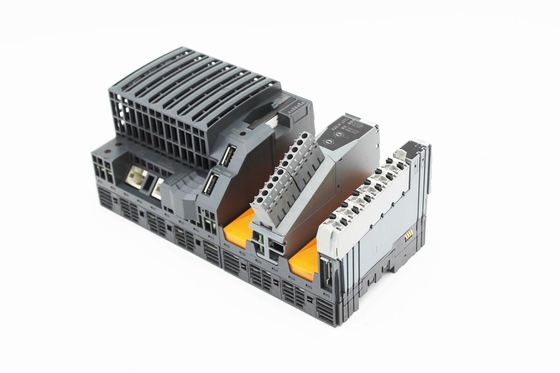

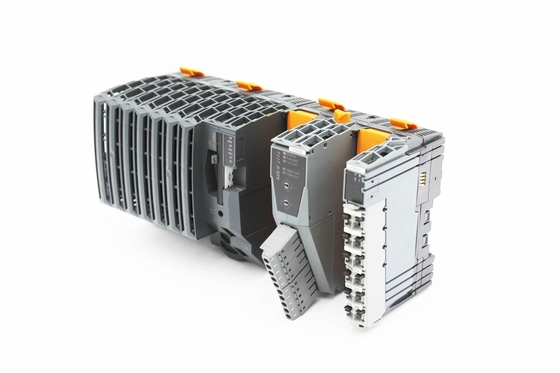

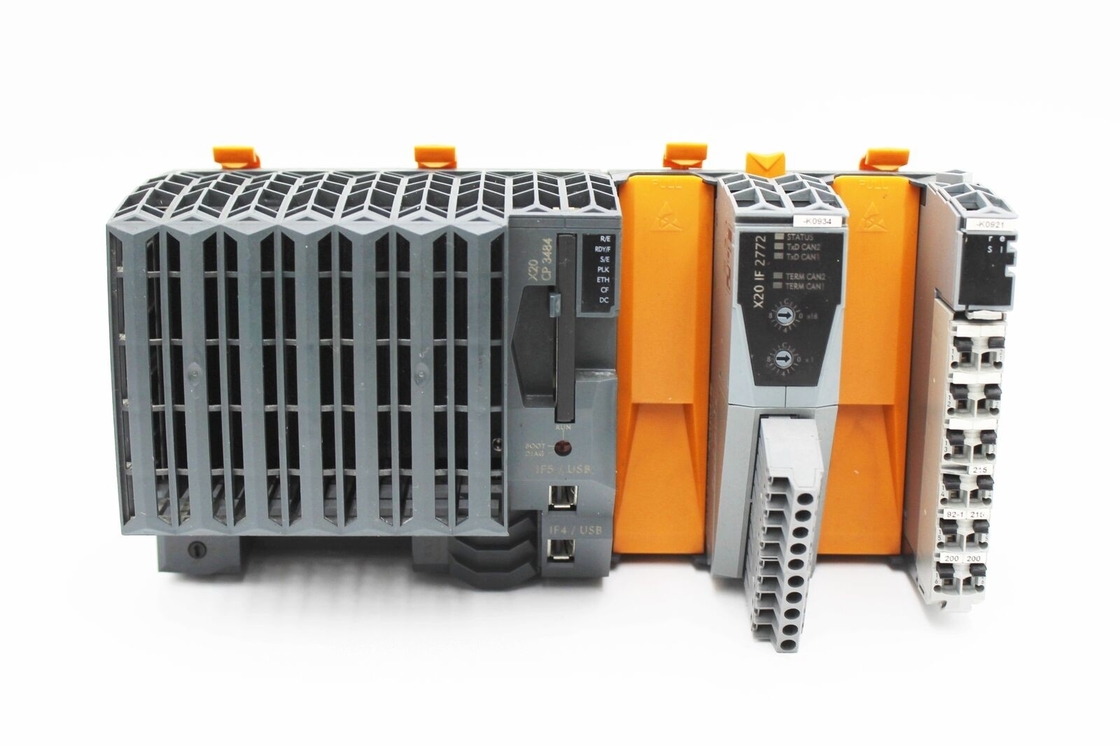

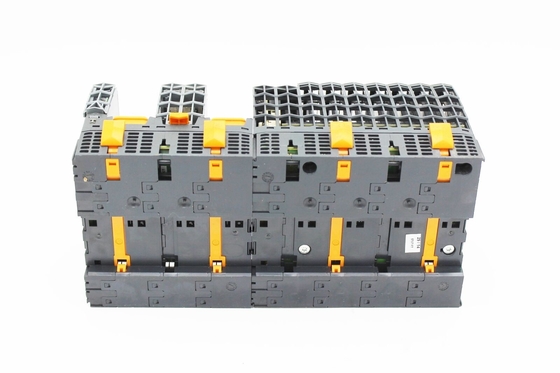

Prestazione di Intel Celeron 266 del MODULO del CPU del SISTEMA SpA di X20CP3484 B&R X20 con l'unità di elaborazione supplementare dell'ingresso/uscita 0
