ABB BC810K02 3BSE031155R1 3BSE038692R1 Unità di interconnessione CEX-bus

ABB BC810K02 3BSE031155R1 3BSE038692R1 CEX-bus Interconnection Unit

Dettagli del prodotto:

Descrizione:

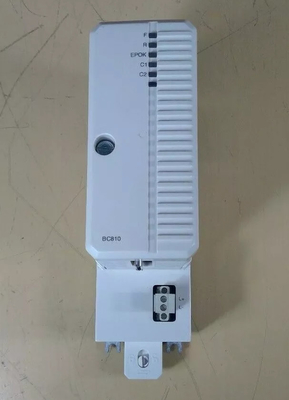

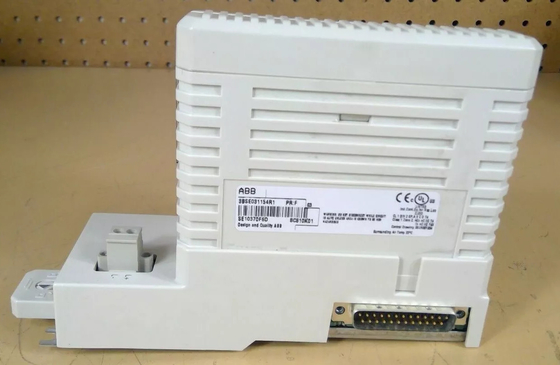

L'unità BC810 è composta da due parti di base: la piastra base (TP857) e la scheda di alimentazione/la scheda logica.È collegato alla DIN-rail attraverso parti metalliche dell'alloggiamentoLa scheda contiene anche il diodo di voto di alimentazione esterno e il fusibile.e il connettore per il cavo di interconnessioneIl BC810 può essere utilizzato con PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867 e PM891.

In un sistema completamente ridondante con due coppie di CPU interconnesse BC810 e primaria / di backup, il BC810 supporta la sostituzione online della piastra base della CPU senza disturbare il traffico CEX.Se il BC810 deve essere sostituitoIl CEX-Bus è utilizzato per estendere le porte di comunicazione di bordo con unità di interfaccia di comunicazione.È inoltre possibile utilizzare interfacce di comunicazione ridondanti sul CEX-Bus.

L'unità di interconnessione CEX-Bus BC810 è utilizzata per aumentare la disponibilità del CEX-Bus dividendolo in segmenti separati.Ciò migliora la disponibilità di sistemi con interfacce di comunicazione ridondanti. BC810K02 ha un design ridondante, cioè il numero di CPU all'interno del PLC è di almeno due o più.l'altra CPU può continuare ad eseguire e garantire la normale esecuzione del programma.

Processing collaborativo: la funzione di più CPU è quella di condividere le operazioni logiche, le operazioni aritmetiche, le funzioni di comunicazione, ecc. nel programma, cioè l'elaborazione collaborativa.Le due CPU eseguono lo stesso programma una volta ciascuno e poi confrontano i risultati. Se i risultati sono coerenti, sono in uscita; se sono incoerenti, uno dei risultati viene selezionato per l'uscita (di solito nessuna uscita o spegnimento).ci sono due oscillatori diversi che controllano il loro comportamentoSe viene rilevato che l'altra parte non è in esecuzione in un certo ciclo, la CPU entrerà in uno stato specifico.

Il firmware controlla l'accuratezza dei due oscillatori ogni secondo.Controllo di sequenza monitora l'esecuzione di diverse parti del sistema operativo della CPU. Tutte le aree della memoria statica, comprese la memoria Flash e la RAM, sono controllate utilizzando il codice di ridondanza ciclica (CRC) e l'esecuzione di codice doppio.L'area della memoria dinamica è protetta da esecuzione di due codici ed è controllata periodicamente.

Collegamento foglio dati:

ABB BC810K02 3BSE031155R1.pdf
