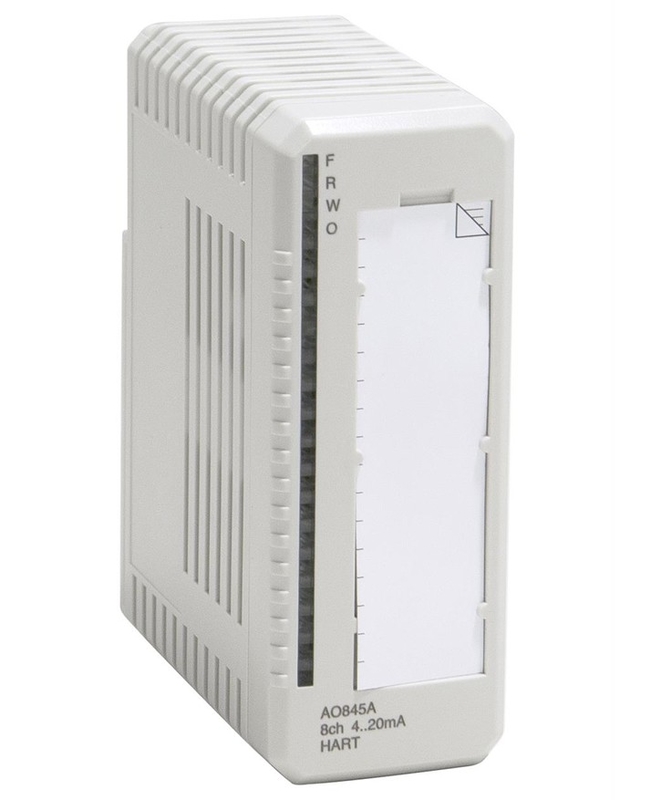

ABB AO845A 3BSE045584R1 Modulo di uscita analogica S/R HART Modulo a 8 canali

ABB AO845A 3BSE045584R1 Modulo di uscita analogica S/R HART Modulo a 8 canali

Dettagli del prodotto:

Descrizione:

L'errore di canale esterno viene segnalato (solo per i canali attivi) se l'alimentazione di processo che alimenta la tensione del circuito di uscita è troppo bassa,o la corrente di uscita è inferiore al valore impostato di uscita e il valore impostato di uscita > 1 mA (circuito aperto).

L'errore di canale interno viene segnalato se il circuito di uscita non può dare il giusto valore di corrente.

ABB AO845A 3BSE045584R1 Output analogo Riducibile o singolo 1×8 ch HART. 4..20 mA, 12 bit, 0,1%, RLmax 750 ohm, isolamento nominale. 50 V. Diagnostica avanzata di bordo. Utilizza l'unità di terminazione del modulo TU810, TU812,TU814, TU830, TU833, TU842, TU843. distributed and modular process I/O system that communicates with parent controllers and PLCs over industry-standard fieldbus technology and therefore can be used with a wide range of process controllers from ABB and other vendors.

ABB 800XA è un modulo di uscita digitale che è una parte importante del sistema ABB DCS. Integra molteplici funzioni in un unico sistema, tra cui controllo dei processi, ottimizzazione degli asset, sicurezza,gestione e visualizzazione dei dati. È altamente personalizzabile ed è in grado di soddisfare le esigenze di qualsiasi tipo di applicazione.sicurezzaIl modulo di uscita analogica AO845/AO845A 3BSE045584R1 offre prestazioni eccellenti.affidabilità e flessibilità per soddisfare le applicazioni più esigenti. ABB 800XA è la scelta perfetta per qualsiasi settore in cerca di un modulo di uscita digitale affidabile, accurato e facile da usare.

Il modulo di uscita analogica AO845A/AO845 per applicazioni singole o ridondanti ha 8 canali di uscita analogici unipolari.Il modulo ha la funzionalità di pass-through HART. Solo la comunicazione punto a punto è supportata. Il filtro di uscita deve essere abilitato sui canali utilizzati per la comunicazione HART. Cinque diversi tipi di MTU possono essere utilizzati per singole applicazioni.La MTU estesa TU830/ TU833 e la MTU compatta TU810 (o TU814) consentono la connessione via cavo ai dispositivi senza terminali aggiuntiviIl TU812 Compact MTU ha un connettore D-Sub 25 pin (maschio) per il collegamento al processo.TU842/TU852 per il montaggio su una rotaia DIN orizzontale e TU843 per il montaggio su una rotaia DIN verticaleSe si utilizza HART sono necessari cavi di campo schermati per le connessioni di processo.

AO845A appartiene alla famiglia S800 I/O. S800 I/O con interfaccia di comunicazione Fieldbus CI801 e moduli I/O montati su unità di terminazione di tipo compatto.L'I/O S800 è distribuito come I/O modulare che comunica con numerosi controller su Advant Fieldbus 100 (AF100)Il S800 I/O consente una facile installazione dei moduli di I/O e del cablaggio del processo.È altamente modularizzato e flessibile in modo che i moduli I/O possano essere combinati per soddisfare molte applicazioniL'I/O S800 può essere montato in molte configurazioni per soddisfare la maggior parte delle esigenze.

Collegamento foglio dati:

ABB AO845A 3BSE045584R1.pdf
