ABB TB840A 3BSE037760R1 Modulobus Cluster Ottico Modem Per 1+1 Operazione Ridondante

ABB TB840A 3BSE037760R1 Modulobus Cluster Ottico Modem Per 1+1 Operazione Ridondante

Dettagli del prodotto:

Descrizione:

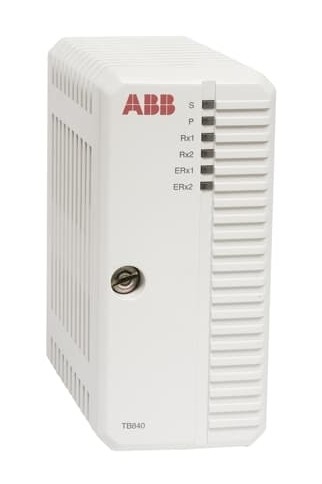

S800 I/O è un sistema I/O di processo completo, distribuito e modulare che comunica con i controller e i PLC sui bus di campo standard del settore.Il modem TB840 ModuleBus è un'interfaccia in fibra ottica per il ModuleBus Ottico. TB840A è utilizzato in configurazioni di ridondanza in cui ogni modulo è collegato a diverse linee ottiche di ModuleBus, ma collegato allo stesso ModuleBus elettrico.

Il modem TB840 ModuleBus è un'interfaccia in fibra ottica per il ModuleBus ottico, progettata per l'uso con il sistema S800 1/0.consentire una connettività robusta e ridondanteIl modem ModuleBus ha un'interfaccia elettrica e un'interfaccia ottica Modulebus che sono logicamente lo stesso bus.Un massimo di 12 moduli I/O possono essere collegati al ModuleBus elettrico e fino a sette cluster possono essere collegati al ModuleBus in fibra otticaL'interfaccia in fibra ottica è destinata alla distribuzione locale di cluster di I/O e dove sono necessari più di 12 moduli di I/O in una stazione di I/O.

L'ABB TB840A è un modem cluster ModuleBus progettato per applicazioni ad alta affidabilità.Ogni modulo si collega a diverse linee ottiche di ModuleBus condividendo lo stesso ModuleBus elettrico. Il TB840A supporta il funzionamento 1+1 ridondante. Fornisce un percorso di comunicazione di backup in caso di guasti. Include due porte in fibra ottica per le connessioni Optical ModuleBus.Questo garantisce una trasmissione dei dati ad alta velocità e affidabile. Il modem si collega al ModuleBus elettrico. Questo facilita la comunicazione con altri moduli I/O. Il TB840A monitora il ModuleBus I/O e l'alimentazione,offrendo informazioni diagnostiche prezioseIl suo piccolo fattore di forma semplifica l'integrazione in vari sistemi di controllo.

Il modem cluster ABB TB840A è un modem cluster ottico affidabile ed efficiente progettato per il funzionamento ridondante in ambienti di automazione industriale.Garantisce una trasmissione dei dati senza interruzioni e migliora l'affidabilità del sistemaIntegrazione della tecnologia ottica avanzata, ABB TB840A Modulebus Cluster Modem, 3BSE037760R1,garantisce robuste capacità di trasmissione e elaborazione dei dati essenziali per gli ambienti di controllo industrialeQuesto modem è stato progettato per una massima affidabilità, con un design compatto che facilita la facile integrazione in vari sistemi di automazione industriale.

Il comando Sync Enable viene disattivato quando si chiude l'interruttore del generatore, tuttavia, può essere riattivato di nuovo per consentire al DSLC di eseguire sincronizzazioni di tie breaker.Per riattivare questo ingresso, il contatto "Sync Enable" deve essere aperto e chiuso nuovamente. Typically a double pole single throw (DPST) switch is used on a site’s synchronizer control panel to select automatic synchronizing by enabling both the DSLC sync mode and 505E analog input at the same time.

Collegamento foglio dati:

ABB TB840A 3BSE037760R1.pdf
