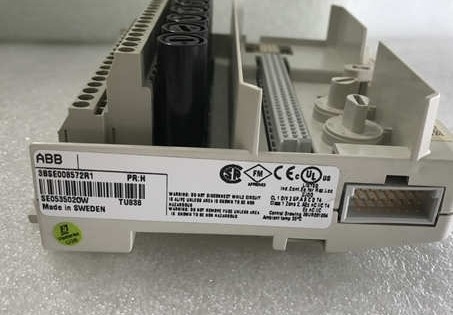

ABB TU838 3BSE008572R1 Extended Terminal Block Termination Unit Nuovo di zecca

ABB TU838 3BSE008572R1 Extended Terminal Block Termination Unit Nuovo di zecca

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

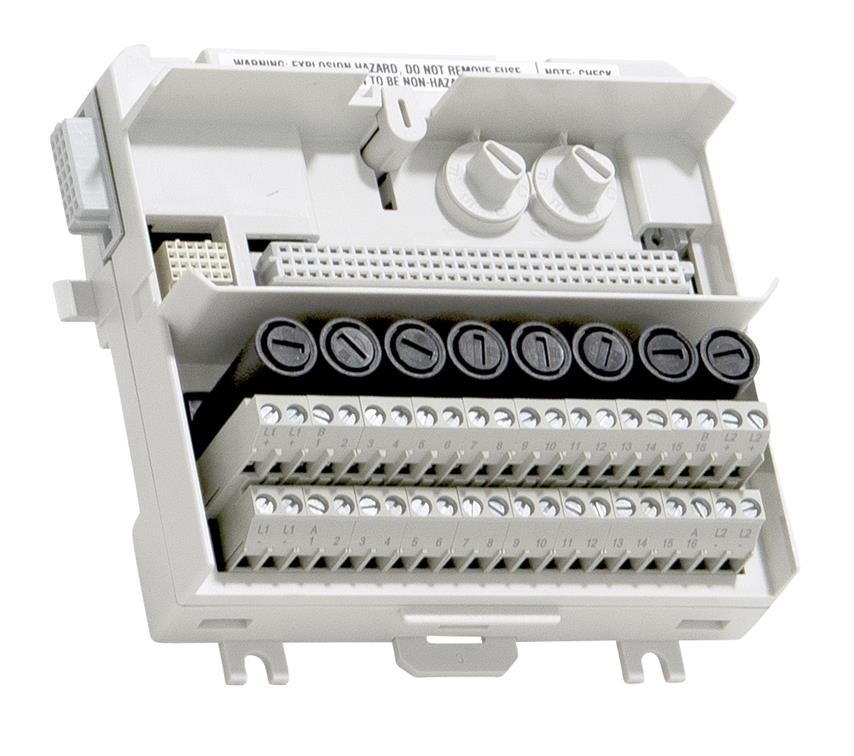

Il TU838 MTU può avere fino a 16 canali di I/O. La tensione nominale massima è di 50 V e la corrente nominale massima è di 3 A per canale.Genera anche l'indirizzo corretto del modulo I/O spostando i segnali di posizione in uscita alla MTU successivaL'ABB TU838 è un MTU progettato per il sistema di controllo distribuito System 800xA di ABB.

Il TU838 MTU (Module Termination Unit) è progettato per facilitare la distribuzione del ModuleBus ai moduli I/O e ai successivi MTU nei sistemi di automazione industriale.Svolge un ruolo cruciale nella generazione di segnali di indirizzo corretti per i moduli I/O spostando i segnali di posizione in uscita alla MTU successiva. Due tasti meccanici vengono utilizzati per configurare l'MTU per diversi tipi di moduli I/O. Questa è solo una configurazione meccanica e non influisce sulla funzionalità dell'MTU o del modulo I/O.Ogni chiave ha sei posizioni., che dà un numero totale di 36 diverse configurazioni.

Fornisce la connettività per fino a 16 canali di I/O tra i dispositivi di campo e il sistema di controllo.16 terminali del segnaleQuesto modulo è progettato per il montaggio orizzontale.Il modulo utilizza protocolli di comunicazione standard per garantire uno scambio di dati efficiente con il sistema 800xALa macchina funziona secondo specifiche di tensione e corrente specificate nella documentazione tecnica.

Il TU813 è un'unità di terminazione di moduli compatti a 8 canali a 250 V (MTU) per l'I/O S800. Il TU813 ha tre file di connettori a scatto per segnali di campo e connessioni di alimentazione del processo.L'MTU è un'unità passiva utilizzata per il collegamento del cablaggio di campo ai moduli I/OContiene anche una parte del ModuleBus. La tensione nominale massima è di 250 V e la corrente nominale massima è di 3 A per canale. L'MTU distribuisce il ModuleBus al modulo I/O e al successivo MTU.Genera anche l'indirizzo corretto del modulo I/O spostando i segnali di posizione in uscita alla MTU successiva.

L'ABB TU838 (3BSE008572R1) è un modulo di ingresso/uscita specializzato progettato per l'utilizzo all'interno del sistema di controllo ABB 800xA.Questo modulo svolge un ruolo fondamentale nell'automazione dei processi industriali ed è particolarmente adatto per applicazioni complesse in settori quali la generazione di energiaIl modulo TU838 fa parte della famiglia System 800xA ed è progettato per facilitare la comunicazione senza soluzione di continuità tra i dispositivi di campo e il sistema di controllo.È ottimizzato per gestire vari tipi di segnali, garantendo la flessibilità e l'adattabilità in ambienti industriali diversi.

Collegamento foglio dati:

ABB TU838 3BSE008572R1.pdf
