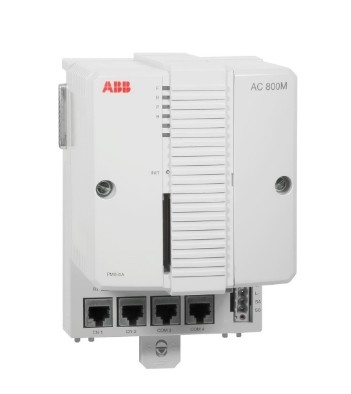

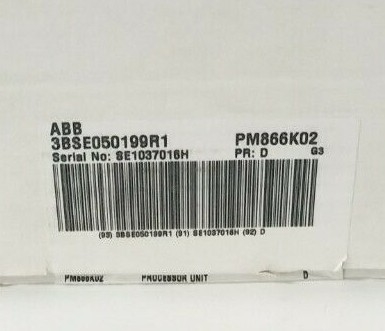

ABB PM866K02 3BSE050199R1 Unità di elaborazione ridondante

ABB PM866K02 3BSE050199R1 Unità di elaborazione ridondante

Dettagli del prodotto:

Descrizione:

La scheda CPU contiene il microprocessore e la memoria RAM, un orologio in tempo reale, indicatori LED, pulsante INIT e un'interfaccia CompactFlash.La piastra di base del controller PM866 / PM866A ha due porte Ethernet RJ45 (CN1, CN2) per la connessione alla rete di controllo e due porte seriali RJ45 (COM3, COM4).considerando che l'altra porta (COM4) è isolata e utilizzata per la connessione di uno strumento di configurazione;Il controller supporta la ridondanza della CPU per una maggiore disponibilità (CPU, CEX-Bus, interfacce di comunicazione e S800 I/O).

Procedimenti semplici di attacco/distacco della rotaia DIN, utilizzando il meccanismo unico di scivolo e blocco.Tutte le piastre base sono dotate di un indirizzo Ethernet unico che fornisce a ogni CPU un'identità hardware. L'indirizzo può essere trovato sull'etichetta di indirizzo Ethernet attaccata alla piastra di base TP830. ABB PM866K02 3BSE050199R1 fa parte della famiglia di moduli montati su rotaia ABB AC 800 M.PM866K02 compresi 2 pezzi di PM866K01La scheda CPU contiene il microprocessore e la memoria RAM, un orologio in tempo reale, indicatori LED, pulsante INIT e un'interfaccia CompactFlash.garantire un minimo di tempi di inattività in ambienti critici come l'automazione dei processiÈ progettato per adattarsi a varie configurazioni DCS e PLC per un controllo del sistema robusto.

L'ABB PM866K02 (3BSE050199R1) è un processore ridondante progettato per sistemi ad alta disponibilità.L'unità fa parte della famiglia di controller AC 800M di ABBIl controller AC800M è un componente importante della rete di controllo.3BSE050199R1 supporta due modalità di lavoro: ridondante e non ridondante, e due modalità di servizio di comunicazione: client/server.

L'ABB PM866K02 può realizzare la comunicazione tra i controller e con il software della stazione di ingegneria.La comunicazione dei dati con software e sistemi di terze parti come HMI può anche essere realizzata. Il controller AC800M supporta una varietà di protocolli di comunicazione comunemente utilizzati, tra cui MasterBus 300, COMLI, Modbus e Siemens 3964R, e può facilmente comunicare con altri controller,sistemi di automazione e dispositivi sul campoIl controller AC800M supporta anche protocolli di comunicazione seriale aggiuntivi, che sono adatti per comunicare con dispositivi esterni come terminali, stampanti e controller speciali.PM866 3BSE050200R1 PM866K01 3BSE050198R1 PM866K02 3BSE050199R1 Il programma applicativo può essere salvato e scaricato sul controller tramite una scheda flash CF, oppure può essere caricato nella memoria RAM del controller di destinazione tramite una porta seriale o Ethernet.

Collegamento foglio dati:

ABB PM866K02 3BSE050199R1.pdf
