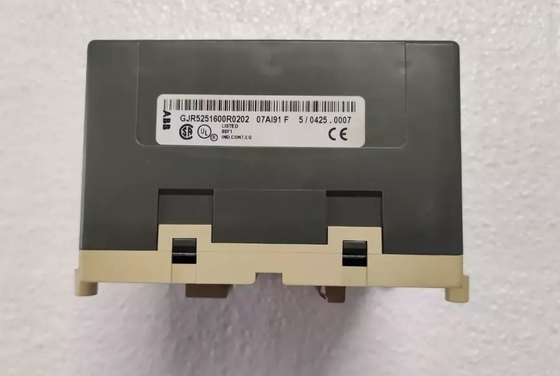

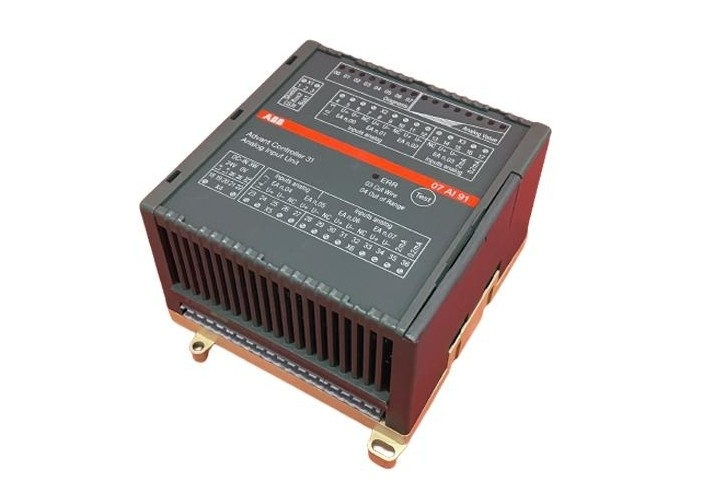

ABB 07AI91 GJR5251600R0202 Unità di ingresso del modulo di controllo I/O analogo

ABB 07AI91 GJR5251600R0202 Unità di ingresso del modulo di controllo I/O analogo

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Finalità Il modulo di ingresso analogico 07 AI 91 è utilizzato come modulo remoto al bus di sistema CS31.I canali possono essere configurati in coppia per la connessione dei seguenti sensori di temperatura o tensione:: ± 10 V / ± 5 V / ± 500 mV / ± 50 mV 4...20 mA (con resistore esterno da 250 Ω) Pt100 / Pt1000 con linearizzazione.Può essere utilizzato solo un sensore elettricamente isolatoL'intervallo di ± 5 V può essere utilizzato anche per la misurazione di 0..20 mA con una resistenza esterna aggiuntiva da 250 Ω.

La configurazione dei canali di ingresso e l'impostazione dell'indirizzo del modulo sono eseguite con gli interruttori DIL. Il 07 AI 91 utilizza un indirizzo del modulo (numero di gruppo) nel range di ingresso della parola.Ognuno degli 8 canali utilizza 16 bitL'unità è alimentata con corrente continua a 24 V. La connessione del bus di sistema CS31 è isolata dal resto dell'unità.Il modulo offre una serie di funzioni diagnostiche (vedere il capitolo "Diagnosi e visualizzazioni")Le funzioni di diagnosi effettuano un'autocalibrazione per tutti i canali.

Questo riferimento unitario 07AI91 - GJR5251600R0202 e il marchio ABB fa parte della gamma AC31. Il 07 AI 91 utilizza un indirizzo modulo (numero di gruppo) nella gamma di ingresso della parola. Ciascuno degli 8 canali utilizza 16 bit.L'unità è alimentata da 24 V di corrente continuaIl collegamento del bus di sistema CS31 è isolato elettricamente dal resto dell'unità.Le funzioni di diagnosi eseguono un'autocalibrazione per tutti i canali. modulo della serie AC800M, pezzi di ricambio per robot industriali serie DSQC, Bailey INFI 90,800xA, Advant OCS con Master Software, Advant OCS con software MOD 300,Freelance - Sistema di controllo distribuito per l'industria dei processi, Satt OCS, Symphony DCI System Six, Harmony / INFI 90, sistemi di sicurezza, ecc.

Tutti i moduli di ingresso analogici eseguono una conversione interna analogico-digitale.Per l'elaborazione e la memorizzazione di questi bit pertinenti (bit che contengono le informazioni analogiche)Tutti i moduli di uscita analogici eseguono una conversione digitale-analoga interna.Il valore digitale prima della conversione (costituito da 8 o 12 bit pertinenti) è memorizzato in una parola a 16 bit.

Collegamento foglio dati:

ABB 07AI91 GJR5251600R0202.pdf
