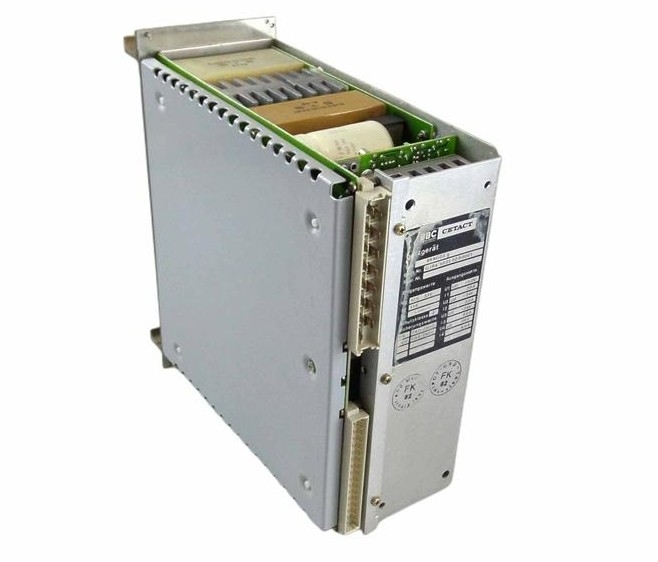

ABB 89NG03 GJR4503500R0001 Modulo di alimentazione per la generazione delle tensioni dei bus della stazione

ABB 89NG03 GJR4503500R0001 Modulo di alimentazione per la generazione delle tensioni dei bus della stazione

Dettagli del prodotto:

Descrizione:

Il modulo di alimentazione 89NG03 è utilizzato per la commutazione e la generazione delle tensioni richieste in una sottostrada di bus di una stazione di elaborazione multiuso PROCONTROL.Dal momento che ogni sotto-modulo ha il proprio alimentatore di tensione, i dispositivi di alimentazione sono utilizzati complessivamente 4 volte per la stazione di elaborazione multiuso.USE tensione positiva USE tensione positiva USE tensione positiva USE tensione positiva USE tensione positivaQuesta tensione è fusa nel modulo. Il fusibile si trova sulla parte anteriore del modulo.

Le tensioni UB e UD sono regolate in funzione di UD. La tensione UB è variabile, cioè la tensione di uscita cambia entro i limiti ammissibili a seconda di UD e del carico collegato.Il modulo ha un rubinetto interno ed esterno per il valore di tensione realeSe la linea del sensore è aperta la tensione UD è controllata a un valore fisso sui terminali di uscita del modulo indipendentemente dal carico collegato.la tensione di uscita sul punto di connessione della linea sensore è controllata a un valore costante. con PROCONTROL, la linea di sensori è collegata nel mezzo del piano posteriore del bus della stazione. in questo modo, cala la tensione nella linea di alimentazione causata da variazioni della corrente di carico (ad es.mediante il collegamento di un modulo aggiuntivo) sono stabilizzati.

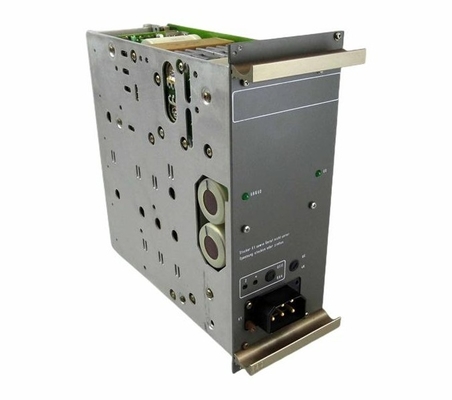

Il modulo di alimentazione è alimentato tramite una spina sul pannello anteriore.La tensione di processo US = +24 VDC è commutata a seconda della tensione interna UD.La tensione di processo UV=-24 VDC,il conduttore di riferimento Z,la tensione di annuncio e lampeggiante sono collegati solo attraverso il moduloLe tensioni UB+ = +24 VDC e UD+ = +5 VDC (con conduttore di riferimento ZD) sul lato del bus e richieste dai moduli sono generate tramite convertitori DC/DC e sono potenziali isolati.

Il modulo non deve essere collegato o ritirato quando è attivo, al fine di evitare la distruzione.In caso di disturboLe uscite US e UB vengono monitorate per la tensione inferiore e la uscita UD per la tensione superiore e inferiore.Se il dispositivo di monitoraggio rispondeL'US e l'UB sono collegati dalla tensione di uscita del modulo, mentre l'UD è collegata dalla linea di sensori F.

Oltre al monitoraggio delle tensioni con funzione di annuncio, il modulo dispone anche di una funzione di monitoraggio della sovra tensione e della sotto tensione con funzione di spegnimento.

Collegamento foglio dati:

ABB 89NG03 GJR4503500R0001.pdf
