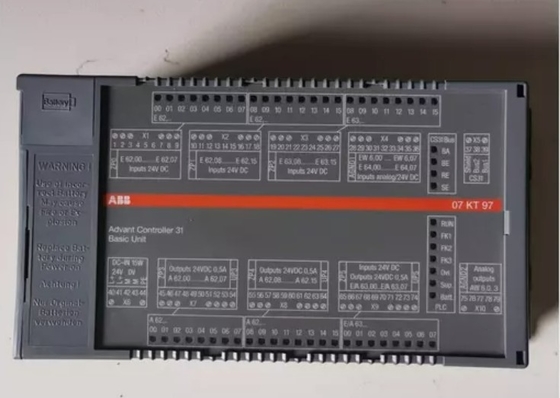

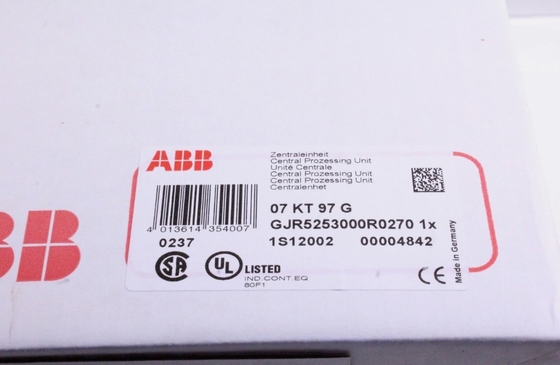

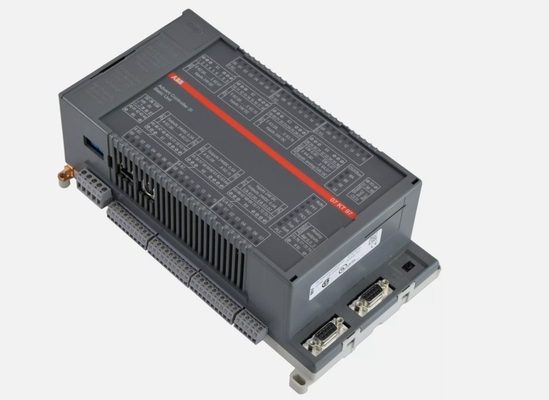

07KT97 GJR5253000R0270 ABB Sistemi PLC dell'unità centrale di elaborazione

07KT97 GJR5253000R0270 ABB Sistemi PLC dell'unità centrale di elaborazione

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

L'unità di base 07 KT 97 R200 è il dispositivo standard per tutte le applicazioni.07 KT 95 o 07 KT 96) nonché quelli con prestazioni estese (e.g. 07 KT 97 R260 con connessione ARCNET, 07 KT 97 R0220 con connessione PROFIBUS e 07 KT 97 R0262 con connessione ARCNET e PROFIBUS).Questo documento descrive l'unità di base 07 KT 97 R200 e aggiunge le schede di dati degli altri dispositivi che mostrano solo le differenze.

Gli ingressi differenziali sono molto utili se vengono utilizzati sensori analogici che non sono isolati da remoto (ad esempio, il terminale meno è collegato a terra da remoto).Poiché il potenziale di messa a terra non è esattamente lo stesso di AGND1Inoltre, in caso di configurazione monopolare, AGND1 sarebbe collegato direttamente al potenziale terrestre remoto.Questo causerebbe circuiti di messa a terra inadmissibili (e potenzialmente pericolosi).

In tutte le configurazioni che utilizzano ingressi differenziali due ingressi analogici adiacenti appartengono insieme (ad esempio EW 6,00 e EW 6,01).Il valore misurato è calcolato mediante sottrazione.Il valore del canale con l'indirizzo inferiore è sottratto dal valore del canale con l'indirizzo superiore.

Se i terminali sono utilizzati come uscite digitali, i segnali di uscita "1" sono individualmente monitorati dall'input rileggibile.viene generato un messaggio di errore generale per il gruppo di uscita coinvoltoL'errore viene visualizzato dal LED rosso Ovl. e dai segnali di errore del PLC. L'errore potrebbe essere stato causato da sovraccarico, cortocircuito o mancanza di tensione di alimentazione UP5/ZP5.Le specifiche tecniche delle uscite sono le stesse delle altre uscite digitali.

Fogli dati Link:

ABB 07KT97 GJR5253000R0270.pdf
