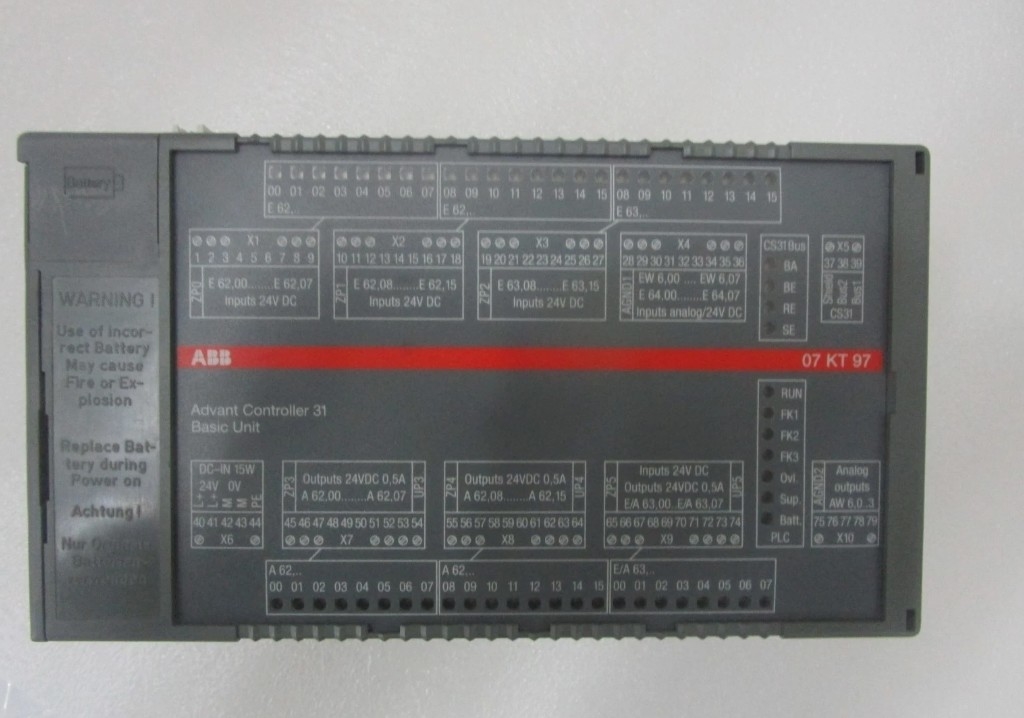

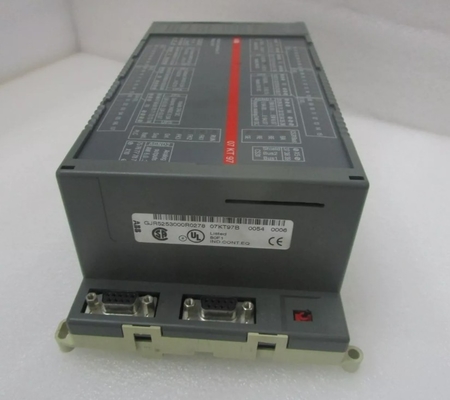

07KT97 GJR5253000R0278 ABB Procontic Unità di base per l'automazione industriale

07KT97 GJR5253000R0278 ABB Procontic Unità di base per l'automazione industriale

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Le specifiche tecniche degli ingressi sono le stesse degli altri ingressi digitali, ma con la seguente eccezione:il varistor per la demagnetizzazione dei carichi induttivi (vedi figura sopra) è anche in vigore all'ingressoPertanto, la differenza di tensione tra UP5 e il segnale di ingresso non deve essere superiore alla tensione limite del varistor.che se UP5 = 24 V, la tensione del segnale di ingresso deve essere compresa tra -12 V e +30 V. Se UP5 = 30 V, la tensione di ingresso deve essere compresa tra -6 V e +30 V.

Se tutti gli 8 canali del gruppo sono utilizzati come ingressi e se inoltre il terminale UP5 è lasciato senza connessione, non esistono restrizioni per gli ingressi.Le tensioni del segnale di ingresso possono quindi essere comprese tra -30 V e +30 VNon vi è alcuna restrizione per il gruppo di input/output per quanto riguarda la sua sicurezza contro la polarità inversa.

Risoluzione nel sistema PLC: i valori misurati sono convertiti con una risoluzione di 12 bit, cioè 11 bit più segno per la tensione e 12 bit senza segno per le correnti.5 V e ±5 V sono convertiti con 10 bit più il segno.

Le entrate analogiche possono essere utilizzate singolarmente in molte modalità operative diverse (anche come entrate digitali).

Fogli dati Link:

ABB 07KT97 GJR5253000R0278.pdf
