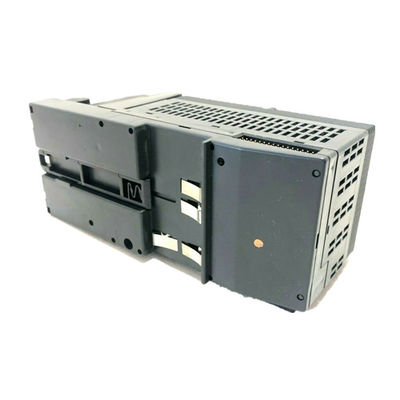

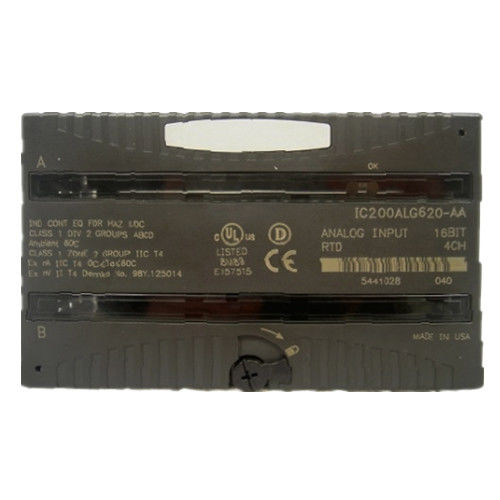

Modulo entrata analogico di Rtd Ic200alg620 in GE Fanuc Versamax del Plc

IC200ALG620 è un VersaMax entrata analogico il modulo di RTD che accetta i segnali in ingresso da RTD fino a 4 con 16 bit di risoluzione. Il IC200ALG620 è unico in quanto che non richiede l'alimentazione elettrica esterna come la corrente di eccitazione per il RTD è fornito dal modulo una volta configurato al tipo di RTD. Il modulo entrata analogico di RTD permette gli input da quattro tre indipendenti o RTDs a quattro vie. Questi possono essere platino, nichel/ferro, nichel, o persino rame secondo la preferenza e la disponibilità di utente.

Le caratteristiche specifiche per il IC200ALG620 comprendono le misure selezionabili della resistenza nei decimi dei gradi o degli ohm. La singola configurazione del canale è descritta con le gamme selezionabili della resistenza di 0-500 o 0-3000 ohm. I rapporti di cavo massimo minimo e aperto, sotto/sopra gamma ed allarmi dell'input di brevi sono inoltre standard. Il IC200ALG620 offre i due tassi dell'acquisizione dei dati basati sulla linea frequenze da 50 o 60 hertz.

Come con molti moduli, gli indicatori del LED sono standard ed indicano l'operazione normale, gli aggiornamenti, gli errori, o la mancanza di potere nella superficie posteriore. La calibratura automatica di A/D si presenta a ciclo iniziale ed è ripetuta periodicamente per rappresentare i cambiamenti di temperatura ambiente intorno al modulo. Il modulo di input di RTD provvede a quattro parole sui dati di input ed è compatibile con una serie di versioni del CPU e di NIU dello SpA di 1,10 o più alto nella maggior parte dei casi.

Al momento dell'istallazione, nessun potere del ciclo è richiesto, ma il cavo dovrebbe essere collegato al dispositivo di fonte o al modulo dell'ingresso/uscita facendo uso di un terminale ausiliario dell'ingresso/uscita. Secondo il modo il modulo è installato e l'uso del modulo, dei tipi differenti di messe a terra o della messa a punto può essere necessario.

Ogni canale nel modulo IC200ALG620 può essere configurato come inattivo o attivo basato sulle necessità dell'utente. Tuttavia, se il canale è inattivo, rimane unscanned ed insieme come valore di zero. L'utente inoltre ha l'opzione per fissare i limiti dell'allarme all'interno della gamma fornita o oltre la gamma in modo da non saranno attivati mai.
