Connettore manuale di espansione del Plc di Ic200etm001 General Electric Versamax

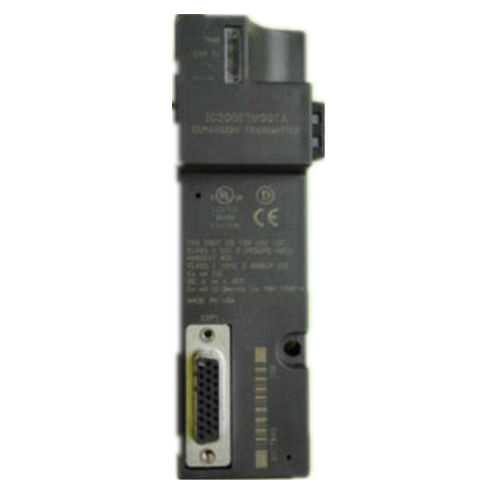

Il modulo di automazione IC200ETM001 di GE Fanuc è un connettore di espansione che espande uno SpA di VersaMax per accomodare fino a 7 scaffali supplementari. Ogni scaffale supplementare può sostenere a 8 moduli di ingresso/uscita, incluso i moduli di comunicazione del bus del campo. Viene con un fermaglio di 26 perni alla parte anteriore del modulo. Il connettore è utilizzato per collegare il modulo ad un modulo di ricevitore di espansione. Sia sicuro di individuare un connettore maschio della porta seriale di 16 perni all'angolo in alto a sinistra del modulo. Ciò è un porto di programmazione di serie che è usato per caricare gli aggiornamenti dei firmware al NIU adiacente.

Il modulo IC200ETM001 inoltre viene con un'interfaccia ad alta velocità di espansione e 2 indicatori del LED per la visualizzazione lo stato dell'interfaccia di espansione e dello stato di potere del modulo. Il potere LED indica che il modulo sta fornendo con CC 5V dal CPU o dal NIU. Va via per indicare che il modulo è staccato dal CPU o NIU o la perdita di fornitura di energia dal CPU. Il EXP TX LED lampeggia per indicare la comunicazione fra i moduli del trasmettitore di espansione e di ricevitore del bus. Resta FUORI se non c'è comunicazione fra i due. I moduli di ricevitore di espansione vengono in due moduli: Modulo isolato - ERM001 e modulo non isolato - ERM002.

Il modulo di espansione è installato su una ferrovia di BACCANO. Sulla stessa ferrovia di BACCANO, poi si attacca a sinistra lato di un modulo del CPU o di NIU di VersaMax. Può collegare fino a 7 moduli di ricevitore in scaffali di espansione. La lunghezza di cavo globale di espansione dipende dal tipo di modulo di ricevitore di espansione ha usato. 15 metri per il modulo isolato ERM001 e 750 metri per ERM002.

I moduli ed i trasportatori dovrebbero essere installati sulla stessa sezione della ferrovia di BACCANO di 35mm x 7,5 millimetri. Per la messa a terra adeguata, la ferrovia deve avere un rivestimento non dipinto. Ha raccomandato che il BACCANO fosse assicurato su un pannello dalle viti, che dovrebbero essere di 6 pollici oltre ad a vicenda. L'etichetta in primo luogo è inserita dentro la piccola porta di accesso situata all'angolo in alto a sinistra del modulo. Il modulo di espansione da allora in poi è attaccato alla ferrovia di BACCANO situata all'estremità sinistra dello scaffale di espansione. Nessuno strumento è richiesto durante il montaggio mentre il modulo si rompe facilmente sulla ferrovia di BACCANO. L'identificazione dello scaffale di espansione (1 - 7) sono selezionati facendo uso del commutatore rotante sotto la porta di accesso. Il modulo di alimentazione poi è attaccato sul ricevitore di espansione ed il potere è acceso ed il LED ha osservato.

Per rimozione, spenga il potere dello scaffale e disinstalli l'alimentazione elettrica dal modulo di ricevitore di espansione. Da allora in poi, faccia scorrere via il modulo di espansione sulla ferrovia di BACCANO da altri moduli. Per concludere, utilizzi un cacciavite per svitare e staccare il modulo dalla ferrovia di BACCANO.

Il modulo di espansione inizialmente è messo per funzionare con un tasso di dati di bit/secondo 250 per la lunghezza massima del cavo di espansione. Se la lunghezza totale la misura al di sotto di 250 metri e c'è nessun moduli ERM002 nel sistema, lo SpA di VersaMax lo fa possibile affinchè il tasso sia regolato a 1 Mbit/in secondo luogo. In una stazione dell'ingresso/uscita di NIU, il tasso di dati rimane costante e non può essere regolato dal suo tasso di difetto di 250Kbits.
