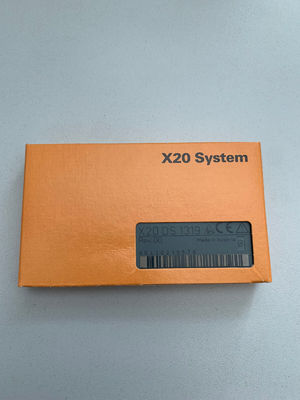

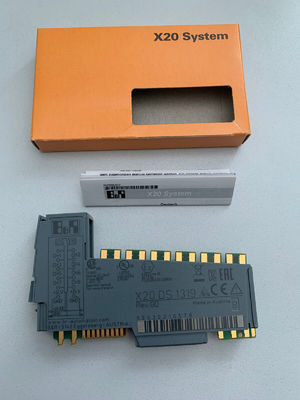

Canali di ingresso di Digital del SISTEMA 4 dello SpA di X20DS1319 B&R X20 configurabili come gli input o uscite

• 4 canali di ingresso digitali
• 4 canali digitali, configurabili come gli input o uscite
• 1 contro paio universale (2 contatori eventi, contatori di ab o contatori up/down)
• Generatore lineare del movimento (A/B, direzione/frequenza) con fino a 2 impulsi di riferimento
• Codificatore assoluto di SSI
• Timestamp di NetTime: Dati introdotti, posizione di obiettivo, cambiamento di posizione, cambiamento del bordo, contro cambiamento

Questo modulo è un modulo di processore di segnale digitale multifunzionale. Può essere usato estremamente flessibilmente per un'ampia varietà di mansioni che comprendono la generazione del segnale numerico o di elaborazione numerica dei segnali. Le due applicazioni primarie di esempio comprendono gli stadi di uscita passo passo di controllo con i segnali della direzione e di impulso o usando come emulazione del codificatore. In questa applicazione, per esempio, invertitori di frequenza o servo asce con velocità segua la funzione può seguire un asse matrice reale o virtuale.

Una caratteristica essenziale supplementare è la funzione integrata del timestamp del modulo. Permette che le curve delle rampe del contatore siano generate virtualmente indipendentemente dai tempi di ciclo del bus durante l'emulazione del codificatore, per esempio. Soltanto il controvalore ed il momento dell'obiettivo quando dovrebbe essere raggiunto sono trasferiti. Il modulo genera automaticamente al momento opportuno, precisamente i controvalori corrispondenti nella risoluzione di microsecondo ed indipendentemente dall'orologio del bus.
