Luogo di origine: | L'AUSTRIA |
Marca: | B&R |
Certificazione: | CE |
Numero di modello: | X67SM2436 |
Quantità di ordine minimo: | 1EA |
---|---|
Prezzo: | USD |
Imballaggi particolari: | Originale |
Tempi di consegna: | 3-5 giorni lavorativi |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 10EA |

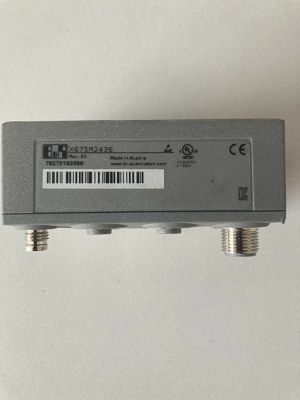

Marchio del prodotto: | B&R | Modello di prodotto: | X67SM2436 |
---|---|---|---|
Tipologia di prodotto: | Modulo I/O | Codice di identificazione: | 0x1DCB |
Entrate uscite: | 4x M12, codifica A | Dimensioni: | 53*85*42 mm |
Il peso: | 195 gr | Garanzia: | 1 anno |
Evidenziare: | SISTEMA B&R X67,X67SM2436,2 Ponti Interi SISTEMA B&R X67 |
Il modulo motore passo-passo viene utilizzato per controllare fino a 2 motori passo-passo con una tensione nominale di 24 to38,5 Vc.c. ±25%con una corrente del motore fino a3 A(5 Apicco).
Inoltre, questo modulo dispone di 6 ingressi digitali che possono essere utilizzati come finecorsa o ingressi encoder.
A causa della regolazione individuale delle correnti della bobina, il motore viene azionato solo con la corrente di cui ha effettivamente bisogno.Ciò semplifica la selezione dei motori disponibili e previene il riscaldamento non necessario.Poiché ciò influisce sul consumo di energia e sul carico termico, gli effetti sono positivi sulla durata dell'intero sistema.La completa flessibilità è ottenuta attraverso l'uso di valori di mantenimento, boost e corrente nominale regolabili in modo indipendente.La corrente per i micropassi viene adattata automaticamente ai valori di corrente configurati.
Il sistema di identificazione automatica del motore è di grande aiuto durante i fermi macchina.I moduli del motore passo-passo possono identificare i motori collegati in base alle loro caratteristiche della bobina e generare feedback sotto forma di valore analogico.Ciò consente di rilevare non solo errori di cablaggio, ma anche tipi di motore errati utilizzati erroneamente.È integrato un meccanismo di rilevamento dello stallo per analizzare il carico del motore.Il rilevamento dello stallo è definito tramite una soglia configurabile.Ciò consente di rilevare con precisione un sovraccarico o un arresto del motore in molti tipi di applicazioni diverse.
Modulo I/O | 2 ponti interi per il controllo dei motori passo-passo |
Codice ID B&R | 0x1DCB |
Indicatori di stato | Funzione I/O per canale, tensione di alimentazione, funzione bus |
Diagnostica | |
Alimentazione I/O | Sì, utilizzando l'indicatore di stato LED e il software |
Stato motorio | Sì, utilizzando l'indicatore di stato LED e il software |

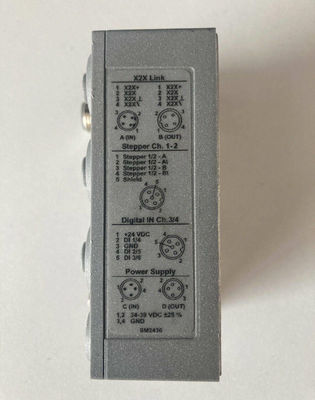

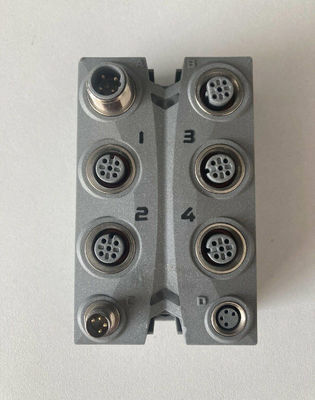

Tipo di connessione | |
Collegamento X2X | M12, codice B |
Entrate uscite | 4x M12, codifica A |
Alimentazione I/O | M8, 4 poli |
Consumo di energia | |
Alimentatore X2X Link | 0,75 watt |
I/O interno | |
A 24 V CC | Massimo.1,7 W |
A 48 V CC | Massimo.2 W |
Certificazioni | |
CE | sì |
UKCA | sì |
ATEX | Zona 2, II 3G Ex nA IIA T5 Gc IP67, Ta = 0 - max.60°C TÜV 05 ATEX 7201X |
UL | cULus E115267 Apparecchiature di controllo industriale |
HazLoc | cCSAus 244665 Apparecchiature di controllo del processo per luoghi pericolosi Classe I, Divisione 2, Gruppi ABCD, T5 |
EAC | sì |
KC | sì |
Quantità | 2 |
Tipo | Motore passo-passo bipolare a 2 fasi (ponte intero) |
Voltaggio nominale | da 24 a 38,5 Vc.c. ±25% |
Corrente nominale | 3 A |
Massimo.corrente/motore | 5 A per 2 s (dopo un tempo di ripristino di almeno 10 s a massimo 3 A) |
Massimo.corrente/modulo | 8 A |
Frequenza del controllore | 38,5 kHz |
Capacità del bus CC | 200 µF |
Risoluzione del passo | 256 micropassi per passo completo |
Voltaggio nominale | da 24 a 38,5 Vc.c. ±25% |
Consumo di energia | |
Alimentazione del sensore | Massimo.0,96 watt |
Protezione integrata | |
Protezione da inversione di polarità | No |
Quantità | 6 |
Voltaggio nominale | 24 V CC |
Caratteristiche di ingresso secondo EN 61131-2 | Tipo 1 |
Tensione di ingresso | 24 VCC -15% / +20% |
Corrente di ingresso a 24 VDC | Circa.4 mA |
Circuito di ingresso | Lavello |
Filtro di ingresso | |
Hardware | <5 µs |
Software | - |
Resistenza di ingresso | Tip.5,4 kΩ |
Funzioni aggiuntive | Encoder incrementale 2x ABR |
Soglia di commutazione | |
Basso | <5 VCC |
Alto | >15 V c.c |
Tensione di isolamento tra canale e bus | 500 Veff |
Quantità | 2 |
Ingressi encoder | 24 V, asimmetrico |
Dimensione contatore | 16 bit |
Frequenza di ingresso | Massimo.50 kHz |
Valutazione | 4x |
Alimentazione encoder | interno al modulo, max.20 mA per encoder |
Forma del segnale | Polso ad onda quadra |
Contatore 1 | Ingressi da 1 a 3 |
Contatore 2 | Ingressi da 4 a 6 |
Frequenza contatore | Massimo.200 kHz |
Tensione di alimentazione | 24 V CC |
A prova di cortocircuito | sì |
Tensione di alimentazione | |
min.tensione a 20 mA / gruppo | 20 V CC |
Isolamento elettrico | Canale isolato dal bus Canale non isolato dal canale |
Orientamento di montaggio | |
Qualunque | sì |
Elevazione dell'installazione sopra il livello del mare | |
da 0 a 2000 mt | Nessuna limitazione |
>2000 m | Riduzione della temperatura ambiente di 0,5°C ogni 100 m |
Grado di protezione secondo EN 60529 | IP67 |
Temperatura | |
Operazione | da 0 a 50°C |
Declassamento | - |
Magazzinaggio | da -25 a 85°C |
Trasporto | da -25 a 85°C |
Dimensioni | |
Larghezza | 53 mm |
Altezza | 85 mm |
Profondità | 42 mm |
Il peso | 195 gr |
Coppia per le connessioni | |
M8 | Massimo.0,4 Nm |
M12 | Massimo.0,6 Nm |
