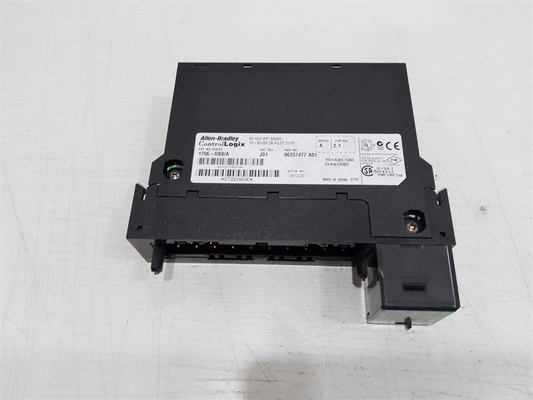

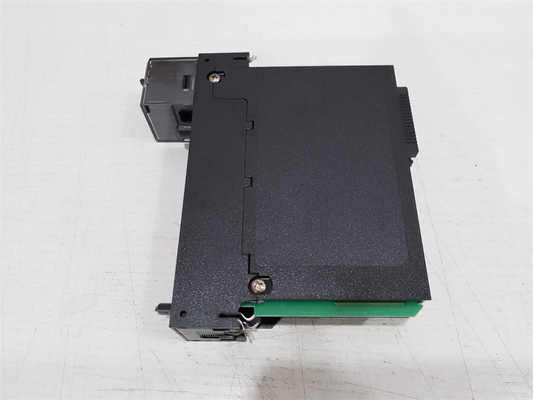

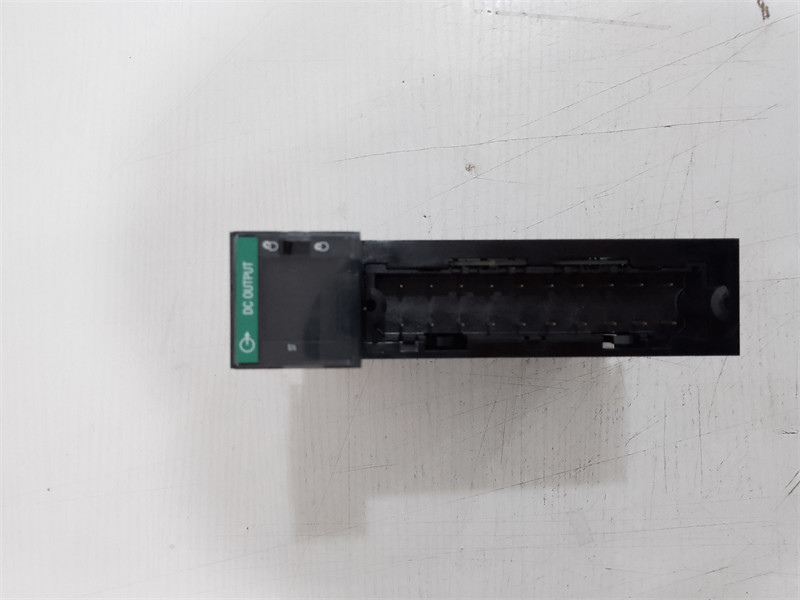

Modulo di uscita di dc 8 di Allen-Bradley 1756-OB8 ControlLogix Digital 24VDC

L'Allen-Bradley 1756-OB8 è un modulo di uscita discreto ControlLogix.Viene utilizzato per alimentare carichi elettrici che operano a tensione continua e carichi alternativi, utilizzato con un circuito interposto.

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner moduleÈ compatibile agendo come componente locale di I/O o come parte di un sistema distribuito di I/O.Può essere installato su qualsiasi telaio 1756-ControlLogix disponibile e funzionare lungo moduli di alimentazione standard o.

Il 1756-OB8 ha una corrente di 165 mA a 5.1 VDC e 2 mA a 24 VDC mentre la potenza totale del backplane è di 0,89 W e una dissipazione di potenza di 2,5 W @ 60 ° C (140 ° F) e una dissipazione termica di 8.Ogni canale di questo modulo di uscita può fornire fino a 2 Ampere @ 60 °C (140 °F) e 8 Ampere @ 60 °C (140 °F) per modulo.

Questo modulo utilizza un blocco terminale rimovibile (RTB) per collegare ogni canale del modulo ai carichi elettrici.Le RTB compatibili sono 1756-TBNH e 1756-TBSH mentre l'appropriata chiavetta RTB è definita dall'utente, chiavetta meccanica.

Si inserisce nella configurazione hardware in cui i parametri e le proprietà del modulo possono essere ulteriormente modificati/ Alcuni di questi parametri sono Request Packet Interval (RPI), tempo di filtraggio,inibimento del modulo e molti altri.

Questo modulo utilizza un blocco terminale rimovibile (RTB) che può essere il 1756-TBNH o il 1756-TBSH (20 pin RTB).Ascoltare solo - ottimizzazione del rack, dati di uscita, dati di uscita solo per l'ascolto e dati di uscita programmati.

Il modulo 1756-OB8 ha una categoria di tensione di 12/24 volt fonte CC e un range operativo da 10 a 30 volt DC. Il suo consumo di corrente è di 165 mA a 5.1V e 2 mA a 24V. Ha una potenza di backplane di 0,89 W,con una dissipazione massima di 2,5 W a 60 gradi Celsius (140 gradi Fahrenheit) e una dissipazione termica di 8,53 BTU/ora.La corrente di perdita massima fuori stato di questo modulo è di 1 mA per punto e durante una fase di attivazione, ha una caduta di tensione massima di 1,2 V CC a 2 A. Ha anche una corrente massima di 2 A per punto a 60 gradi Celsius e una corrente massima di 8 A a 60 gradi Celsius per modulo.La sua corrente di sovratensione per punto è di 4 A per 10 ms ciascuno che si ripete ogni 1 s a 60 gradi Celsius e la sua corrente di carico minima è di 2 mA per punto. La tensione di isolamento del modulo è continua a 250V. Questo modulo consente anche di modificare gli stati in modalità di guasto per punto e gli stati in modalità di programma per punto.Le scelte per entrambi sono "Hold Last State"La temperatura del modulo 1756-OB8 è compresa tra 0 e 60 gradi Celsius quando è in funzione e tra -40 e 85 gradi Celsius quando non è in funzione.Ha anche una temperatura massima dell'aria circostante di 60 gradi Celsius e un'umidità relativa non condensante del 5% al 95%.
