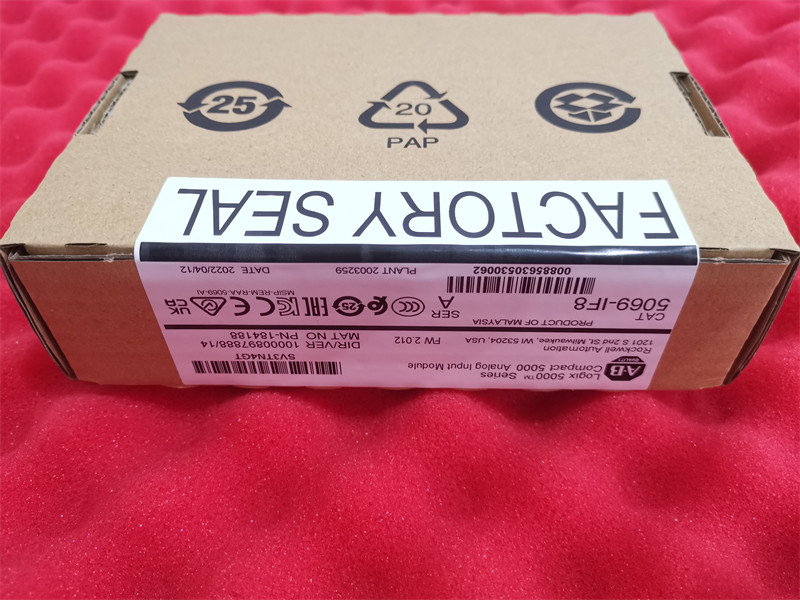

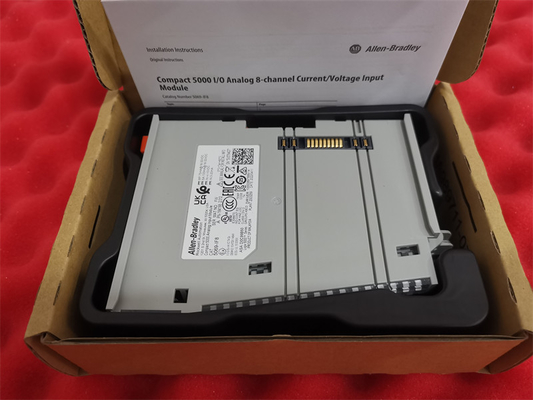

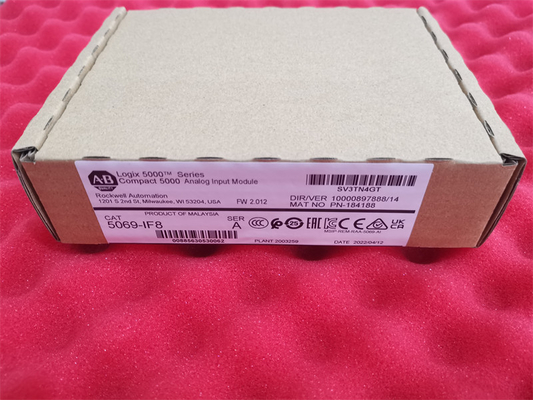

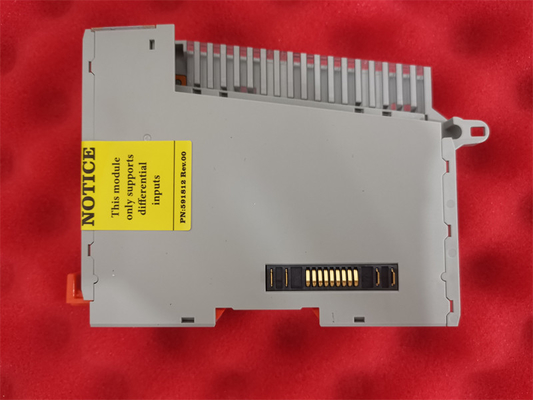

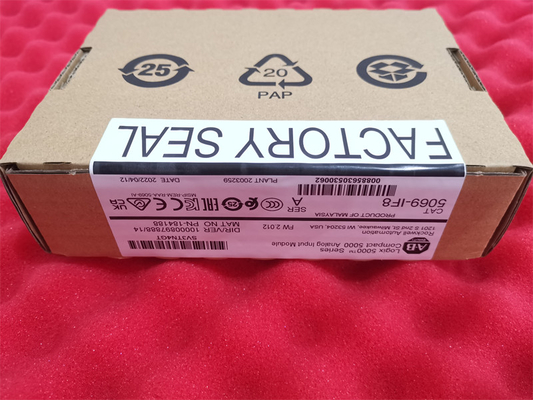

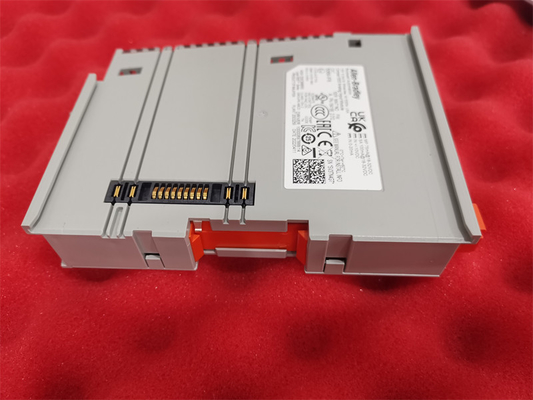

Allen-Bradley 5069-IF8 otto (8) modulo di canali di ingresso analogico di differenziale

L'Allen-Bradley 5069-IF8 è un modulo I/O Compact 5000. Questo modulo è un modulo di ingresso analogo che presenta principalmente otto (8) canali di ingresso differenziale.0-10VDC e 0-5VDC mentre applicabile L'intervallo del segnale di corrente è 0-20 mA e 4-20 mA.

Il modulo 5069-IF8 è tipicamente utilizzato per interfacciare sensori e trasmettitori analogici.La conversione viene effettuata tramite il Sigma-Delta Two 24-bit multiplexed analogico a convertitore digitale (ADC). I dati convertiti vengono salvati in formato IEEE a 32-bit in virgola galleggiante. I dati digitali convertiti possono essere ulteriormente elaborati per abilitare l'allarme dei dati di bordo,Scalazione alle unità di ingegneria e campionamento dei canali in tempo reale.

Questo modulo ha un tempo di scansione di 625 μs per canale e 2,5 ms per gruppo. 500, 1000, 2500, 5000, 10000, 15625, 25000, 31250, 62500 Hz.Queste impostazioni di filtro sono tipicamente utilizzate per linearizzare i dati, in particolare i dati di ingresso che sono erratici e cambiano rapidamente in un breve periodo di tempoInoltre, questo modulo è compatibile per l'uso con un terminale Highway Adressable Remote Transducer (HART).resistore nel circuito di corrente per la conformità del trasmettitore HARTQuesto modulo ha una protezione da sovratensione integrata e un sistema di rilevamento del circuito aperto.< 2 s per tensione e intervallo 4...20 mA, < 2 s.

La tensione di modalità comune canale-canale di questo modulo è di +/- 10 V.Viene inoltre fornito con una protezione massima da sovratensione di +/- 30V DC sia nelle modalità di tensione che di corrente e con una protezione massima da sovratensione di +/- 30 mA nella modalità di correnteQuesta unità è dotata di 8 LED indice I/O giallo/rosso e 1 LED indice modulo verde/rosso, utilizza un involucro di tipo aperto ed è calibrata in fabbrica.La potenza MOD o la potenza del bus modulo di questo modulo ha un intervallo di tensione e un intervallo di tensione di passaggio di 18-32V DC per entrambe le gamme, la corrente massima è di 75 mA e la corrente nominale massima è di 9,55 mA. Il modulo 5069-IF8 è dotato di un attuatore di sensore (SA) Campo di potenza della gamma di tensione di 18-32V DC,il range di tensione di passaggio è 0-32V DC, la corrente di potenza di campo massima è di 100 mA e la corrente nominale massima del modulo è di 9,95 A. La sua dissipazione di potenza massima è di 2,1 W in modalità tensione e 2,4 W in modalità corrente,mentre le dissipazioni termiche massime sono 7.2 BTU/ora in modalità tensione e 8,2 BTU/ora in modalità corrente; funziona anche meglio a una temperatura compresa tra 0 e 60 oC e può essere conservato a una temperatura compresa tra -40 e 85 oC.
