IQS450 204-450-000-001 Sistema di misurazione della prossimità del condizionatore del segnale

Codice di riferimento:Sistema di misurazione della prossimità del condizionatore del segnale

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Il condizionatore di segnale IQS 450 può funzionare a temperature ambientali fino a 85°C, ma per farlo è necessario abbassare la tensione di ingresso massima.tensione di alimentazione e il massimo. tensione di alimentazione, come illustrato nel grafico seguente.

Questo sistema di misurazione della prossimità consente la misurazione senza contatto dello spostamento relativo degli elementi in movimento della macchina.

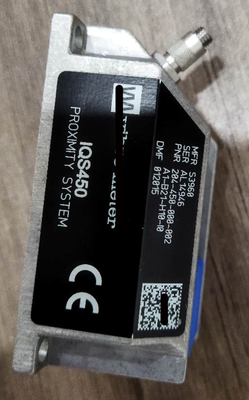

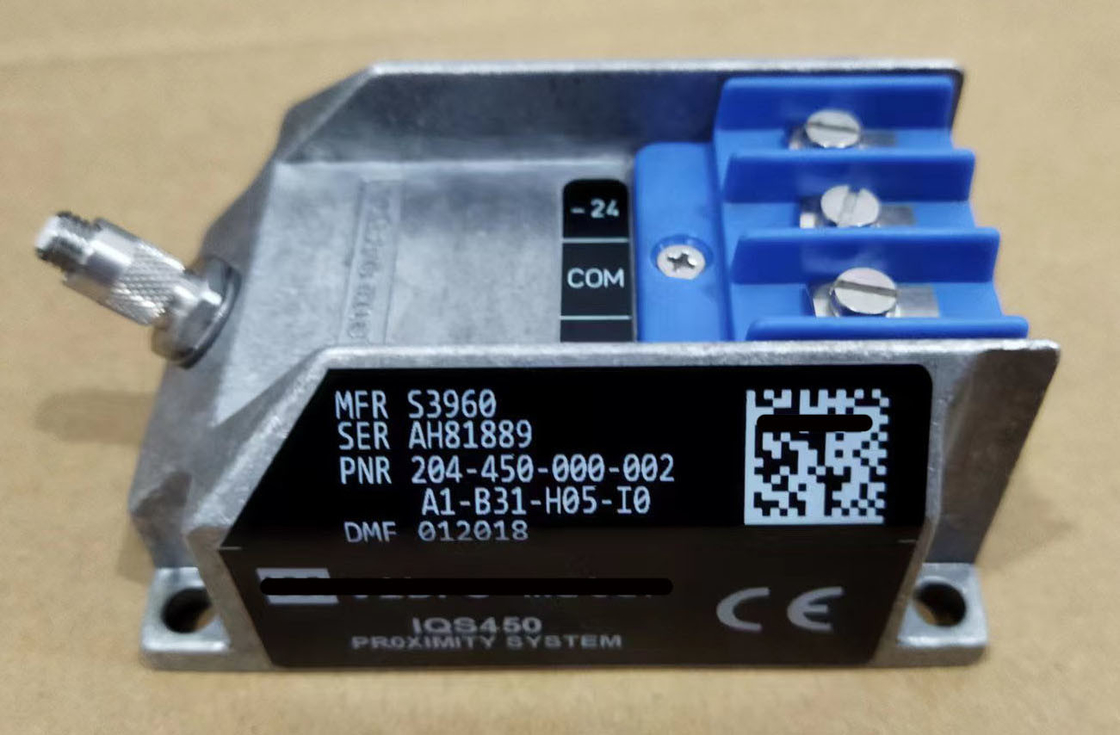

Il sistema è basato su un sensore TQ403 senza contatto e un condizionatore di segnale IQS450, che insieme formano un sistema di misurazione di prossimità calibrato in cui ogni componente è intercambiabile.Il sistema emette una tensione o una corrente proporzionale alla distanza tra la punta del trasduttore e il bersaglio, come un albero di una macchina.

La parte attiva del trasduttore è una bobina di filo che viene stampata all'interno della punta del dispositivo. Il corpo del trasduttore è realizzato in acciaio inossidabile.

Portata di tensione, configurazione a 3 fili

• tensione a min. GAP: -1,6 V

• tensione massima: -17,6 V

• Intervallo dinamico: 16 V

• Impedenza di uscita: 500 Ω

• Corrente di cortocircuito: 45 mA

Presenza di corrente, configurazione a due fili

• Corrente a min. GAP: 15,5 mA

• Corrente a massimo GAP: 20,5 mA

• Intervallo dinamico: 5 mA

Capacità di uscita: 1 nF

Induttanza di uscita: 100 μH
