RPS6U 200-582-200-021 Forniture di alimentazione per sistemi di protezione delle macchine

RPS6U 200-582-200-021Utilizzo di alimentatori a scaffale nei sistemi di protezione delle macchine e nei sistemi di monitoraggio delle prestazioni

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

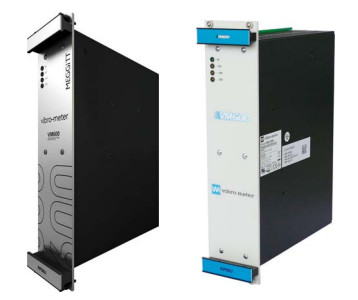

Le sorgenti di alimentazione RPS6U a rack sono progettate per l'uso nella serie di sistemi di protezione delle macchine e di sistemi di monitoraggio delle condizioni e delle prestazioni.

A RPS6U rack power supply is installed in the front of a ABE04x system rack (19″ system racks with a standard height of 6U) and connects via two high-current connectors to the bus of the rack’s backplaneL'alimentazione RPS6U fornisce +5 VDC e ±12 VDC al rack stesso e a tutti i moduli (carte) installati nel rack tramite il backplane del rack.

In alternativa, a rack can have two RPS6U power supplies installed in order to either support rack power supply redundancy or in order to supply power to the modules (cards) non-redundantly over a wider range of environmental conditions.

Un rack di sistema ABE04x con due alimentatori RPS6U installati può funzionare in modo ridondante (cioè con la ridondanza dell'alimentazione del rack) per un rack completo di moduli (carte).Questo significa che se un RPS6U fallisce, l'altro fornirà il 100% del fabbisogno di potenza del rack in modo che il rack continui a funzionare, aumentando così la disponibilità del sistema di monitoraggio delle macchine.

Un relè di controllo dell'alimentazione, presente sul relativo pannello posteriore situato sul retro di un rack del sistema ABE04x, è utilizzato per indicare che l'alimentazione RPS6U funziona normalmente.Per ulteriori informazioni si rimanda alla scheda di dati ABE04x del sistema rack.

Per le applicazioni in cui il rack del sistema ABE04x è alimentato da una corrente alternata, può essere incluso anche un alimentatore a sensore ausiliario ASPS.L'ASPS fornisce uscite +24 VDC che possono essere utilizzate da hardware esterno di sensori/catena di misurazione come i sensori front-end, condizionatori di segnale e unità di separazione galvaniche.
