Bently Nevada 330980-71-CN 3300 XL NSv Sistema di trasduttore di prossimità

Bently Nevada330980-71-CN 3300 XL NSv Sistema di trasduttore di prossimità

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

L'uso primario del sistema di trasduttore 3300 XL NSv è per aree in cui il contatore di foratura,restrizioni di visione laterale o retrovisoria limitano l'uso di sistemi di trasduttori Bently Nevada 3300 e 3300 XL standard da 5 e 8 mmÈ anche ideale per applicazioni a piccoli bersagli, come la misurazione delle vibrazioni radiali su alberi di dimensioni inferiori a 51 mm (2 pollici) o la posizione assiale su bersagli piatti di dimensioni inferiori a 15 mm (0,6 pollici).È utilizzato principalmente nelle seguenti applicazioni su macchine per cuscinetti a pellicola fluida in cui è presente un piccolo albero o una visione laterale ridotta::

l Radial vibration and radial position measurements l Axial (thrust) position measurements l Tachometer and zero speed measurements l Phase reference (Keyphasor signals) The 3300 XL NSv Transducer System design allows it to replace both the 3300 RAM Transducer Systems and the 3000-series or 7000-series 190 Transducer SystemGli aggiornamenti dal sistema RAM 3300 al sistema 3300 XL NSv possono utilizzare la sonda, il cavo di estensione e il sistema di monitoraggio esistenti con sensore di proximità 3300 XL NSv.Gli aggiornamenti dal sistema di trasduttori della serie 3000 o 7000 devono sostituire la sonda, cavo di estensione e sensore di proximità con componenti NSv.

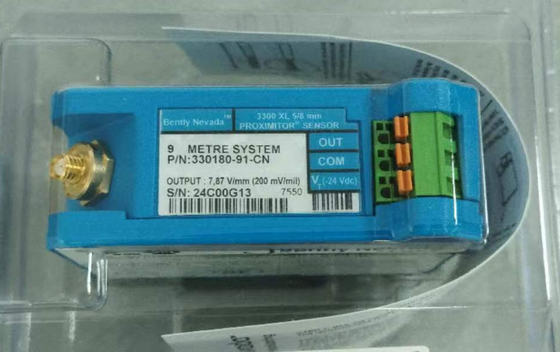

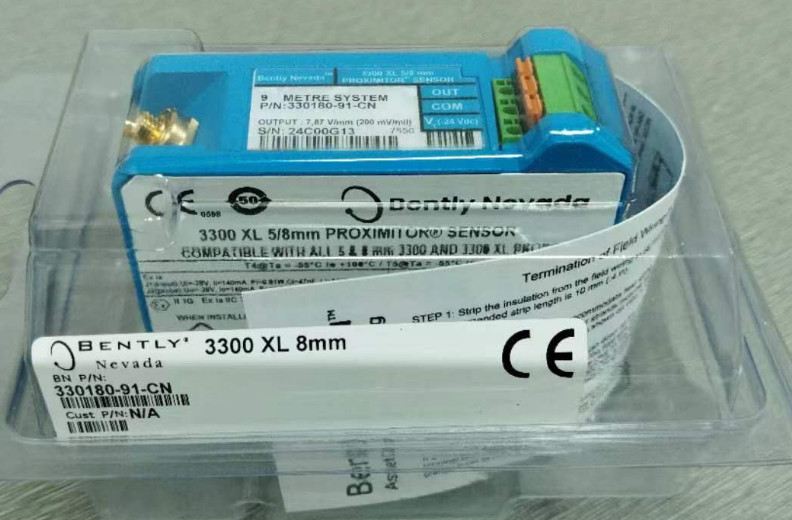

Il 3300 XL NSv Proximitor Sensor ha caratteristiche simili a quelle del 3300 XL 8 mm Proximitor Sensor.Il suo design sottile consente all'utente di montarlo in un'installazione DIN-rail ad alta densità o in una configurazione di montaggio a pannello più tradizionaleL'immunità RFI/EMI migliorata consente al sensore 3300 XL NSv Proximitor di ottenere l'omologazione CE europea senza particolari considerazioni di montaggio.Questa immunità RFI impedisce anche ai segnali radio ad alta frequenza vicini di influenzare negativamente il sistema del trasduttoreLe strisce terminali SpringLoc sul sensore di proximità non richiedono strumenti speciali di installazione e facilitano connessioni di cablaggio di campo più veloci e altamente robuste.

La sonda 3300 NSv e il cavo di estensione sono meccanicamente ed elettricamente compatibili e intercambiabili con la precedente sonda di prossimità 3300 RAM e il cavo di estensione Bently Nevada.La sonda NSv ha aumentato la resistenza chimica rispetto alla sonda RAM 3300, che consente il suo utilizzo in molte applicazioni di compressori di processo.Le caratteristiche di visione laterale della sonda 3300 NSv sono anche superiori a quelle della sonda 190 serie 3000 quando la sonda 3300 NSv si trova alla stessa distanza dal bersaglio della sonda.

La sonda 3300 NSv è disponibile in diverse configurazioni di custodia, tra cui filo di sonda 1⁄4 -28, 3⁄8 -24, M8 X 1 e M10 X 1.La sonda 3300 NSv a montatura inversa è disponibile come standard con fili 3⁄8 -24 o M10 X 1Tutti i componenti del sistema di trasduttori sono muniti di connettori ClickLoc in ottone placcato d'oro.Il metodo brevettato TipLocmolding fornisce un legame robusto tra la punta della sonda e il corpo della sondaIl CableLocdesign brevettato da Bently Nevada fornisce 220 N (50 lb) di forza di trazione e attacca in modo sicuro il cavo sonda alla punta della sonda.Si raccomanda l'impiego di protettori per i connettori sulla connessione del cavo sonda-estensione, così come sulla connessione cavo-proximitor Sensor. I protettori dei connettori impediscono alla maggior parte dei liquidi di entrare nei connettori ClickLoc e di influenzare negativamente il segnale elettrico.
