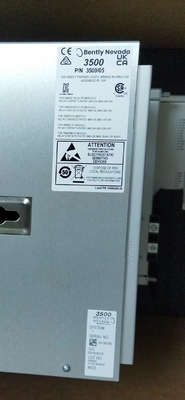

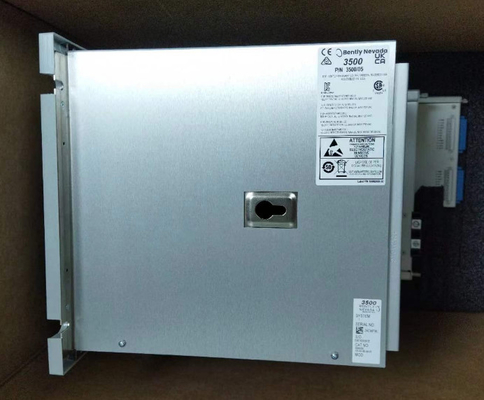

Bently Nevada 3500/05 Sistema di monitoraggio delle condizioni delle macchine

Bently Nevada3500/05 Sistema di monitoraggio delle condizioni delle macchine a scaffale

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Il rack fornisce slot per due alimentatori e un TDI nelle posizioni più a sinistra del rack che sono riservate esclusivamente a questi moduli.Le restanti 14 slot nel rack possono ospitare qualsiasi combinazione di monitorTutti i moduli sono collegati al backplane del rack e sono costituiti da un modulo principale e da un modulo I/O associato.

Il modulo di I/O si installa nella parte posteriore del rack per i sistemi di montaggio a pannello e sopra il modulo principale per i sistemi di montaggio a paratia.mentre la profondità del rack di montaggio della paratia è di 267 mm (10Sono disponibili alloggiamenti resistenti alle intemperie NEMA 4 e 4X quando richiesti per la protezione dell'ambiente o quando viene utilizzata aria di depurazione.

Utilizzare il rack del sistema 3500 per montare tutti i moduli del monitor 3500 e le sorgenti di alimentazione.e per montare le sorgenti di alimentazione necessarie per distribuire l'energia a ciascun modulo.

Questo formato di scaffale è utilizzato per montare il scaffale contro un muro o un pannello quando non è possibile accedere alla parte posteriore del scaffale.

Il Mini-Rack 3500/05 non è disponibile in questo formato. Le sorgenti di alimentazione e il modulo di interfaccia del rack devono occupare le posizioni più sinistre del rack.Le restanti 14 posizioni di rack (sette posizioni di rack per il mini rack) sono disponibili per qualsiasi combinazione di moduli.

I rack con barriere interne installate richiedono un modulo di messa a terra delle barriere interne 3500/04-01 per fornire la connessione IS Earth al rack 3500/05.Questo modulo di messa a terra richiede una posizione di scaffalatura dedicata.
