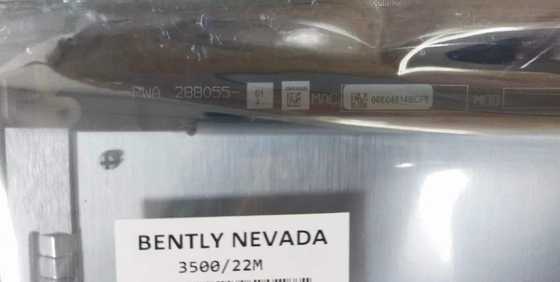

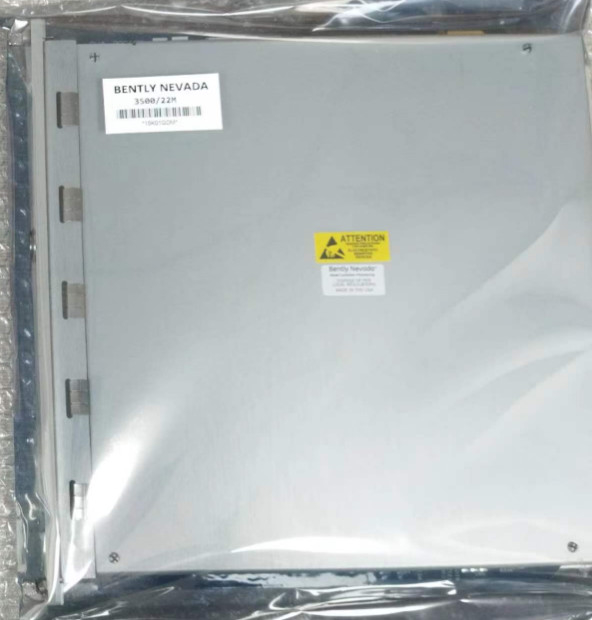

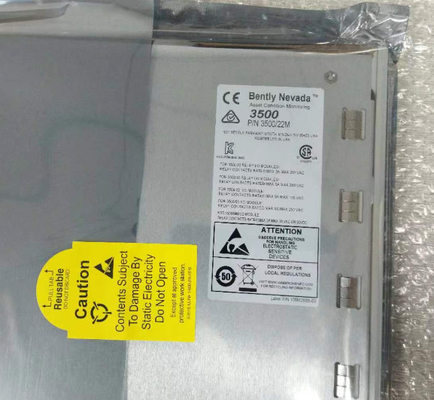

Piegato modulo di interfaccia transitorio di dati 288055-01 del Nevada 3500/22M

Bently Nevada3500/22M 288055-01 Modulo di interfaccia dati transitori

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

The 3500/22M Transient Data Interface (TDI) is the interface between the 3500 monitoring system and compatible software (System 1 Condition Monitoring and Diagnostic software and 3500 System Configuration software)Il TDI combina la funzione di un modulo di interfaccia rack 3500/20 (RIM) con la capacità di raccolta dati di un processore di comunicazione come TDXnet.

Il TDI si trova nello slot adiacente alle sorgenti di alimentazione di un rack 3500.) per raccogliere continuamente dati dinamici (forma d'onda) di stato stazionario e transitori e trasmettere tali dati attraverso un collegamento Ethernet al software hostPer ulteriori informazioni si rimanda alla sezione Compatibilità alla fine del presente documento.

La capacità di cattura di dati statici è standard con il TDI. Tuttavia, l'utilizzo di un disco di abilitazione del canale opzionale consentirà al TDI di catturare anche dati transitori dinamici e ad alta risoluzione.Il TDI incorpora la funzione del processore di comunicazione all'interno del rack 3500.

Sebbene il TDI fornisca alcune funzioni comuni all'intero rack, non fa parte del percorso critico di monitoraggio e non ha alcun effetto sul corretto,normale funzionamento del sistema di monitoraggio globale per la protezione automatica delle macchineOgni rack 3500 richiede un TDI o RIM, che occupa sempre lo slot 1 (accanto alle sorgenti di alimentazione).
