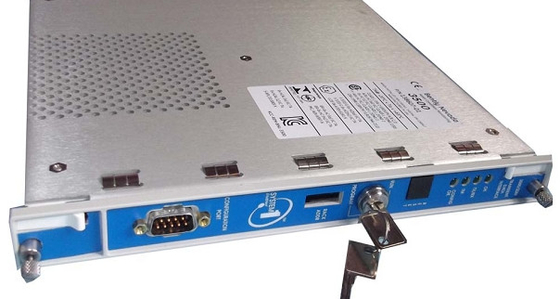

Bently Nevada 3500/22M 138607-01 Modulo standard di interfaccia dei dati transitori

Bently Nevada3500/22M 138607-01 Modulo standard di interfaccia dei dati transitori

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

L'interfaccia dei dati transitori 3500 (TDI) è l'interfaccia tra il sistema di monitoraggio 3500 e il software di gestione delle macchine System 1® di Bently Nevada.Il TDI combina la capacità di un modulo di interfaccia rack 3500/20 con la capacità di raccolta dati di un processore di comunicazione come TDXnetIl TDI opera nella slot RIM di un rack 3500 in combinazione con i monitor della serie M (3500/40M, 3500/42M, ecc.).) per raccogliere continuamente dati di stato stazionario e di forma d'onda transitori e trasmettere questi dati attraverso un collegamento Ethernet al software hostLa cattura di dati statici è standard con il TDI, tuttavia l'utilizzo di un disco di abilitazione del canale opzionale consentirà di catturare anche dati dinamici o transitori.TDI ha apportato miglioramenti in diversi settori rispetto ai precedenti processori di comunicazione oltre ad incorporare la funzione Processore di comunicazione all'interno del rack 3500.

Il TDI fornisce alcune funzioni comuni a tutto il rack, tuttavia il TDI non fa parte del percorso critico di monitoraggio e non ha alcun effetto sul corretto e normale funzionamento del sistema di monitoraggio complessivo.È richiesto un TDI o un RIM per rackIl TDI occupa un solo spazio nel rack ed è sempre situato nella slot 1 (vicino alle sorgenti di alimentazione).

Per le applicazioni Triple Modular Redundant (TMR), il sistema 3500 richiede una versione TMR del TDI.il TMR TDI esegue anche il confronto dei canali del monitor. La configurazione TMR 3500 esegue il monitoraggio della votazione utilizzando la configurazione specificata nelle opzioni del monitor.il TMR TDI confronta continuamente le uscite da tre (3) monitor ridondantiSe il TMR rileva che le informazioni provenienti da uno di questi monitor non sono più equivalenti (entro una percentuale configurata) ai due restanti,segnerà il monitor come in errore e inserirà un evento nella lista degli eventi di sistema.

Utilizzato per posizionare il rack 3500 sia in modalità RUN che in modalità PROGRAMMA.La modalità PROGRAM consente il normale funzionamento del rack e consente anche la configurazione locale o remota del rackLa chiave può essere rimossa dal rack in entrambe le posizioni, consentendo allo switch di rimanere in posizione RUN o PROGRAMMA.Bloccare l'interruttore nella posizione RUN consente di limitare la riconfigurazione non autorizzata del rackL'interruttore di blocco in posizione PROGRAMMA consente la riconfigurazione remota di un rack in qualsiasi momento.

Relay per indicare quando il rack 3500 sta funzionando normalmente o quando è stato rilevato un guasto all'interno del rack.Questo relè funziona sempre come "Normally Energized".

Questo disco viene utilizzato per abilitare il numero di canali di dati dinamici che il TDI supporterà; i dati dinamici si riferiscono alla capacità di raccogliere forme d'onda.I punti di stato stazionario sono canali che raccolgono dati di forma d'onda a causa di un comando software o a causa di un evento di allarme, e quindi supportano i valori correnti, la cattura di forme d'onda programmata e la cattura dei dati di allarme.I punti transitori forniscono tutte le funzioni di un punto di stato stazionario con le capacità aggiuntive di raccolta della forma d'onda a causa di variazioni dei parametri come la velocità della macchina.
