Bently Nevada 3500/20 125744-02 Modulo di interfaccia standard per rack

Bently Nevada3500/20 125744-02 Modulo di interfaccia standard per rack

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Il Rack Interface Module (RIM) è l'interfaccia principale del rack 3500. Supporta un protocollo proprietario utilizzato per configurare il rack e recuperare le informazioni della macchina.Il RIM deve essere posizionato nella fessura 1 del rack (vicino alle sorgenti di alimentazione).

La RIM supporta processori di comunicazione esterni compatibili con Bently Nevada come TDXnet, TDIX e DDIX.il RIM non fa parte del percorso critico di monitoraggio e non ha alcun effetto sul corretto, il normale funzionamento del sistema di monitoraggio complessivo.

Per le applicazioni Triple Modular Redundant (TMR), il sistema 3500 richiede una versione TMR del RIM.il TMR RIM esegue anche il "confronto dei canali." La configurazione TMR 3500 implementa la votazione del monitor utilizzando la configurazione specificata nelle opzioni del monitor.il TMR RIM confronta continuamente le uscite da tre (3) monitor ridondantiSe il RIM TMR rileva che le informazioni provenienti da uno di questi monitor non sono più all'interno di una percentuale configurata delle informazioni degli altri due monitor,segnalerà che il monitor è in errore e inserirà un evento nell'elenco degli eventi di sistema.

Relay per indicare quando il rack 3500 sta funzionando normalmente o quando è stato rilevato un guasto all'interno del rack.Questo relè funziona sempre come "Normalmente Alimentato".

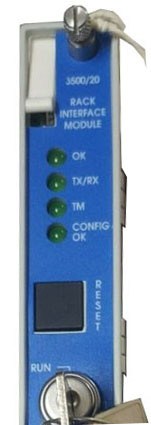

Utilizzato per posizionare il rack 3500 in modalità "RUN" o in modalità "PROGRAMMA".La modalità PROGRAMMA consente il normale funzionamento del rack e consente anche la configurazione locale o remota del rackLa chiave può essere rimossa dal rack in entrambe le posizioni, consentendo allo interruttore di rimanere in posizioni RUN o PROGRAMMA.Bloccare l'interruttore nella posizione RUN consente di limitare la riconfigurazione del rack non autorizzataL'interruttore di blocco in posizione PROGRAMMA consente la configurazione remota di un rack in qualsiasi momento.
