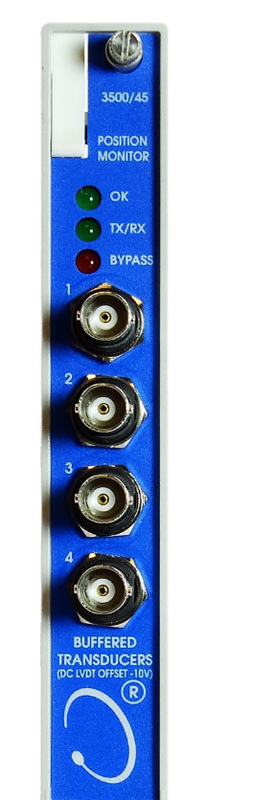

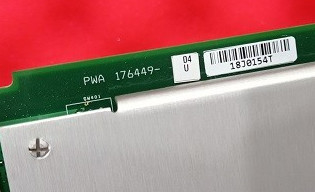

Bently Nevada 3500/45 176449-04 Monitor di posizione accetta input dai trasduttori di prossimità

Bently Nevada3500/45 176449-04 Monitor di posizione accetta input dai trasduttori di prossimità

Dettagli del prodotto:

Descrizione:

Il monitor di posizione 3500/45 è uno strumento a 4 canali che accetta input da trasduttori di prossimità, trasduttori di posizione rotativi (RPT), trasformatori differenziali lineari variabili in CC (DC LVDT),Trasformatori differenziali lineari variabili (LVDT)Il monitor condiziona l'input e confronta i segnali condizionati con gli allarmi programmabili dall'utente.

È possibile programmare ogni canale utilizzando il software di configurazione del rack 3500 per eseguire le seguenti funzioni:

l Posizione assiale (spinta)

L Espansione differenziale

L Espansione differenziale standard a rampa singola

L Espansione differenziale a rampa singola non standard

L Espansione differenziale a doppia rampa

L'espansione differenziale complementare

L Posizione della valvola

Lo scopo principale del monitor di posizione 3500/45 è fornire quanto segue:

Protezione delle macchine mediante un confronto continuo dei parametri monitorati con i parametri di regolazione dell'allarme configurati per attivare gli allarmi

Informazioni essenziali sulla macchina per il personale di gestione e manutenzione

Ogni canale, a seconda della configurazione, in genere condiziona il suo segnale di ingresso per generare vari parametri chiamati variabili misurate.È possibile stabilire punti di riferimento di allarme per ciascuna variabile misurata attiva e punti di riferimento di pericolo per due variabili misurate attive.

Quando si aggiunge il monitor di posizione 3500/45 a un sistema 3500 esistente, sono richieste le seguenti versioni di firmware e software o successive:

3500/20 RIM Firmware rev. G

3500 Software di configurazione 2.41

3500 Acquisizione di dati 2.20

3500 Display dell'operatore 1.20

3500/93 Modulo di interfaccia per display 135799- 01

Firmware rev. G

Per la posizionamento delle valvole utilizzando RPT, è necessario disporre di un software di configurazione 3500 3.00 o superiore.
