Bently Nevada 330850-50-05 3300XL Proximity Transducer System 25 mm Proximitor Sensor

Bently Nevada330850-50-05 3300XL Sistema di trasduttore di prossimità Sensore di prossimità da 25 mm

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Il sistema di trasduttore da 25 mm 3300 XL è costituito da una sonda separata da 25 mm, un cavo di estensione e un sensore di proximità da 25 mm 3300 XL.787 V/mm (20 mV/mil) di uscita dà a questo sistema un range lineare di 12.7 mm (500 mils). Sulla base di questa gamma lineare, il sistema di trasduttore 3300 XL da 25 mm è

adatti a misurare l'espansione differenziale (DE) su generatori a turbina a vapore di medie e grandi dimensioni causata dalla differenza di velocità di crescita tra il rotore della turbina e lo statore della macchina.

La misurazione dell'espansione differenziale è effettuata da due trasduttori di prossimità che osservano un collare o una rampa a una certa distanza dal cuscinetto di spinta.

• Due trasduttori che osservano lo stesso lato di un collare.
• Due trasduttori di ingresso complementari che osservano i lati opposti di un collare, raddoppiando efficacemente l'intervallo di misurazione del DE.

Due trasduttori con almeno un trasduttore che visualizza una rampa su un rotore e il secondo trasduttore che visualizza una rampa separata o una posizione diversa sul rotore per compensare il movimento radiale.Questa disposizione aggiunge qualche errore alla misurazione, ma può misurare una distanza totale di DE più lunga della misurazione complementare.la quantità prevista di movimento assiale del rotore e il tipo di bersaglio DE presente nella macchina (collare contro rampa)Se è disponibile un'altezza del collare sufficiente, due trasduttori che osservano lo stesso lato del collare sono la configurazione preferita.

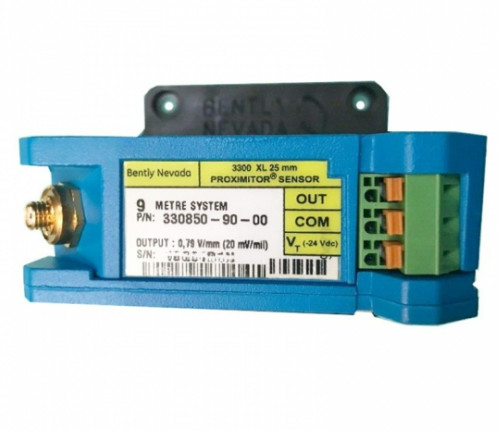

Il 3300 XL 25 mm Proximitor Sensor ha le stesse funzionalità avanzate dei nostri precedenti 3300 XL Proximitor Sensors.Il suo design sottile consente di essere montato in un'installazione DIN-rail ad alta densità o in una configurazione di montaggio a pannelli più tradizionaleL'immunità RFI/EMI migliorata consente al sensore 3300 XL Proximitor di ottenere l'omologazione CE europea senza particolari considerazioni di montaggio.Questa immunità RFI impedisce anche al sistema del trasduttore di essere influenzato negativamente dai segnali radio ad alta frequenza viciniLe strisce terminali di SpringLoc sul sensore di proximità non richiedono

attrezzi speciali di installazione e facilitare connessioni di cablaggio di campo più veloci e altamente robuste.
