Bently Nevada 330876-02-10-00-00 3300XL 50mm Proximity Transducer System 50 mm Proximity Probe

Bently Nevada330876-02-10-00-00 3300XL Trasduttore di prossimità 50 mm Sistema di trasduttore di prossimità 50 mm Sonda di prossimità

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

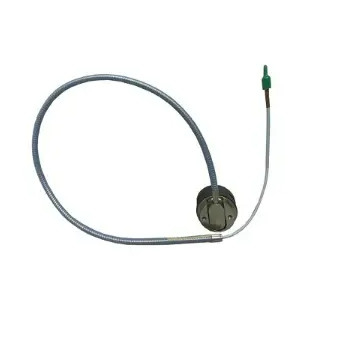

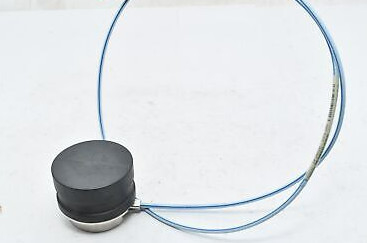

Il sistema di trasduttore da 50 mm 3300 XL è costituito da una sonda separata da 50 mm, un cavo di estensione e un sensore di proximità da 50 mm 3300 XL.La bobina di grande diametro dà a questo sistema un raggio lineare massimo di 27.9 mm (1100 mils), il più lungo range lineare della nostra linea di trasduttori di corrente vorticale. This linear range makes the 3300 XL 50 mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing). Misurazione dell'espansione differenziale La misurazione dell'espansione differenziale è effettuata utilizzando due trasduttori di prossimità che osservano un collare o una rampa a certa distanza dal cuscinetto di spinta.I tipici sistemi di montaggio del trasduttore che richiedono il 3300 XL 50 mm:

• Due trasduttori che osservano lo stesso lato di un collare.
• Due trasduttori di ingresso complementari che osservano i lati opposti di un collare, raddoppiando efficacemente l'intervallo di misurazione del DE.

I criteri per la selezione di un metodo di montaggio sono la dimensione del bersaglio disponibile, la quantità prevista di movimento assiale del rotore e il tipo di bersaglio DE presente nella macchina.Se l'altezza del colletto è sufficiente e l'intervallo totale di misura richiesto è inferiore a 27.9 mm 1,1 pollici, la configurazione preferita per le misurazioni ridondanti è quella di utilizzare due trasduttori che osservano lo stesso lato di un collare.2 pollici) di gamma totale sono richiesti, installare i trasduttori in modo complementare sui lati opposti del collare di espansione differenziale o di un altro materiale bersaglio.

La sonda da 50 mm 3300 XL è disponibile in tre configurazioni di cassa e filo per sostituire fisicamente tutti i sistemi standard da 50 mm 7200 (comprese le sonde di uscita laterali e posteriori).I supporti di montaggio standard 7200 sono ancora disponibili come

Inoltre, è disponibile un nuovo supporto per adattare la sonda alla base di montaggio scorrevole del trasduttore integrale DE da 50 mm.394 V/mm (10 mV/mil) di uscita identica a quella dei sistemi integrali 7200 e 50 mm DE, che consente ai clienti di eseguire l'aggiornamento senza dover apportare modifiche alla configurazione del monitor.e Proximitor Sensor) devono essere sostituiti con componenti da 3300 XL da 50 mm.
