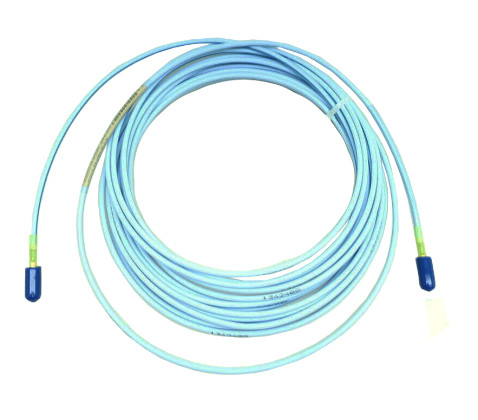

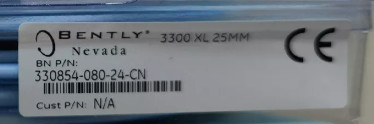

Bently Nevada 330854-080-24-CN 3300 XL Sistema di trasduttore di prossimità Cavo di estensione 25 mm

Bently Nevada330854-080-24-CN 3300 XL Sistema di trasduttore di prossimità Cavo di estensione da 25 mm

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Il sistema di trasduttore da 25 mm 3300 XL è costituito da una sonda separata da 25 mm, un cavo di estensione e un sensore di proximità da 25 mm 3300 XL.787 V/mm (20 mV/mil) di uscita dà a questo sistema un range lineare di 12.7 mm (500 mils). Sulla base di questa gamma lineare, il sistema di trasduttore 3300 XL da 25 mm è

adatti a misurare l'espansione differenziale (DE) su generatori a turbina a vapore di medie e grandi dimensioni causata dalla differenza di velocità di crescita tra il rotore della turbina e lo statore della macchina.

La misurazione dell'espansione differenziale è effettuata da due trasduttori di prossimità che osservano un collare o una rampa a una certa distanza dal cuscinetto di spinta.

• Due trasduttori che osservano lo stesso lato di un collare.
• Due trasduttori di ingresso complementari che osservano i lati opposti di un collare, raddoppiando efficacemente l'intervallo di misurazione del DE.

Due trasduttori con almeno un trasduttore che visualizza una rampa su un rotore e il secondo trasduttore che visualizza una rampa separata o una posizione diversa sul rotore per compensare il movimento radiale.Questa disposizione aggiunge qualche errore alla misurazione, ma può misurare una distanza totale DE più lunga rispetto alla misurazione complementare.la quantità prevista di movimento assiale del rotore e il tipo di bersaglio DE presente nella macchina (collare contro rampa)Se è disponibile un'altezza del collare sufficiente, due trasduttori che osservano lo stesso lato del collare sono la configurazione preferita.

La sonda 3300 XL da 25 mm è progettata per una massima sopravvivenza negli ambienti più difficili della turbina a vapore.Può funzionare continuamente e mantenere la sua precisione a temperature elevate fino a 200 ° C (392 ° F)La sonda da 25 mm è dotata di un sigillo anteriore e posteriore che, in combinazione con il cavo FluidLoc (standard su tutte le sonde da 25 mm), consente di accedere a un segno di sicurezza di 25 mm.impedisce all'umidità di entrare nella punta della sondaSono disponibili anche connettori ClickLoc speciali ad alta temperatura sulla sonda e sul cavo di estensione.Ogni sonda e il cavo sono dotati di protezioni per i connettori e di uno strumento di installazione monouso per il protezionismo dei connettori per garantire che i connettori rimangano privi di contaminazioneIl connettore ClickLoc sul cavo della sonda ha un collare rimovibile che facilita l'invio del cavo attraverso spazi chiusi.

Informazioni sull'ordiner- - -
