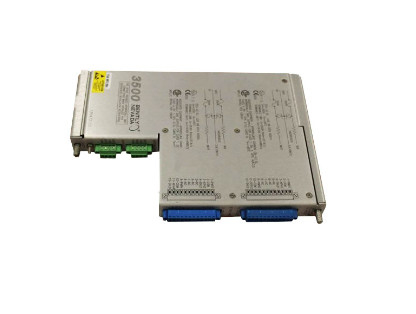

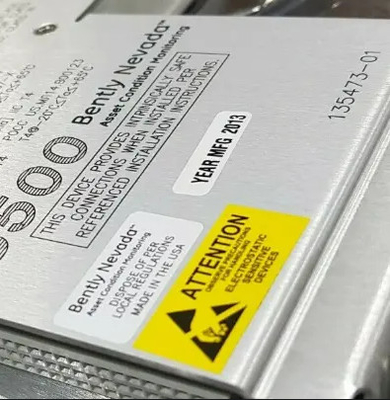

Bently Nevada 3500/25-01-03-00 135473-01 Keyphasor Barriera interna Modulo I/O con terminazioni interne

Bently Nevada3500/25-01-03-00 135473-01 Keyphasor Modulo I/O di barriera interna con terminazioni interne

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Il modulo 3500/25 Enhanced Keyphasor è un modulo a due canali di mezza altezza utilizzato per fornire segnali Keyphasor ai moduli del monitor in un rack 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerIl sistema di protezione delle macchine 3500 può accogliere fino a quattro segnali Keyphasor in configurazione normale e fino a otto segnali Keyphasor in configurazione abbinata.

(Il segnale del tasto-fasore è un impulso di una volta al giro o di più volte al giro da un albero o ingranaggio rotante Questo metodo è stato utilizzato per fornire una misurazione precisa del tempo. Permette 3500 moduli di monitoraggio e apparecchiature diagnostiche per misurare l'albero rotante velocità e parametri vettoriali quali vibrazioni 1X Amplitudine e fase)

Il modulo Keyphasor è un modulo di sistema 3500 migliorato.Offre funzionalità di elaborazione del segnale Keyphasor ampliate rispetto al progetto precedente mantenendo al contempo una completa compatibilità verso il basso in termini di formaIl modulo Keyphasor, PWA 125792-01, è completamente sostituito dal modulo aggiornato 149369-01.

Quando è richiesto un ingresso Keyphasor di sistema per applicazioni Triple Modular Redundant (TMR), il sistema 3500 dovrebbe impiegare due moduli Keyphasor.i moduli funzionano in parallelo per fornire sia un segnale primario che secondario Keyphasor agli altri moduli nel rack.

Il modulo Isolated Keyphasor I/O è progettato per applicazioni in cui i segnali Keyphasor sono legati in parallelo a più dispositivi e richiedono l'isolamento da altri sistemi, come un sistema di controllo. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided

L'intento di questo modulo I/O era principalmente di misurare la velocità dell'albero e non la fase.ma questo I/O introduce uno spostamento di fase leggermente più elevato rispetto alla versione I/O non isolato.
