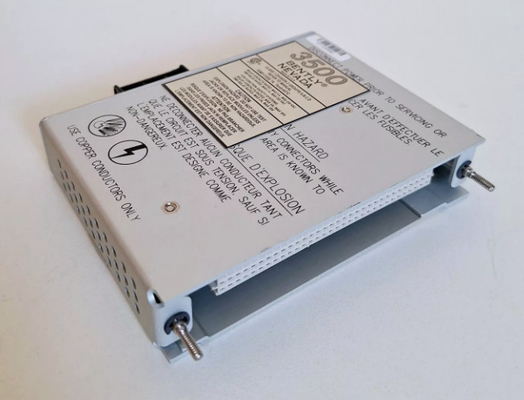

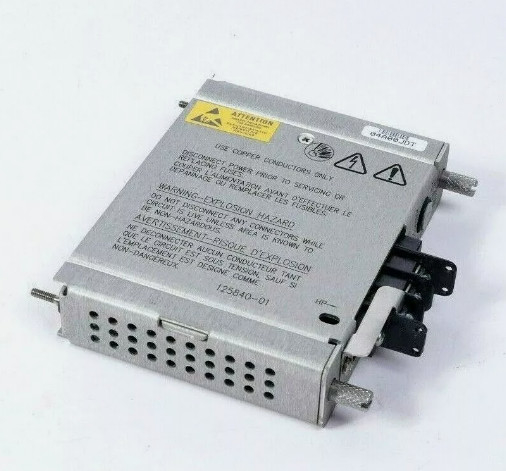

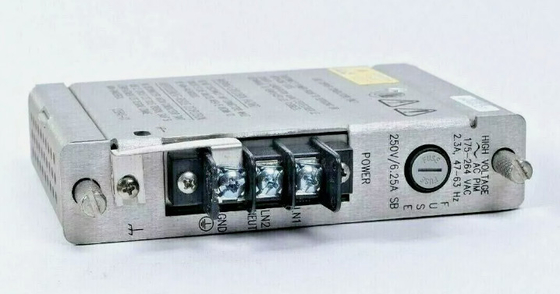

Bently Nevada 3500/15-02-02-00 125840-01 Fornitore di alimentazione Modulo di ingresso di potenza ad alta tensione (PIM)

Bently Nevada 3500/15-02-02-00 125840-01 Fornitore di alimentazione Modulo di ingresso di potenza ad alta tensione (PIM)

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Il sistema 3500 fornisce un monitoraggio continuo online adatto alle applicazioni di protezione delle macchine,ed è progettato per soddisfare i requisiti della norma API 670 dell'American Petroleum Institute per tali sistemiIl progetto modulare del sistema basato su rack comprende i seguenti componenti:

3500/05 Scaffaletto per strumenti (richiesto)

Un o due alimentatori 3500/15 (necessario)

Modulo di interfaccia dei dati transitori (TDI) 3500/22M (richiesto)

Uno o più moduli di monitoraggio 3500/XX (richiesto)

Uno o più moduli di rilevamento 3500/32M (4-canale) o 3500/33 (16-canale) (facoltativo)

Un o due moduli 3500/25 Keyphasor* (facoltativo)

Uno o più moduli di porta di comunicazione 3500/92 (facoltativo)

Moduli di ingresso/uscita (I/O) (richiesto)

Display VGA 3500/94M (facoltativo)

Barriere di sicurezza intrinseche interne o esterne o isolatori galvanici per impianti in aree pericolose (facoltativo)

3500 Software di configurazione del sistema (richiesto) I componenti del sistema sono descritti più dettagliatamente nella sezione seguente e nelle relative schede dati.

Le sorgenti di alimentazione 3500 sono moduli a metà altezza e devono essere installati nelle fessure appositamente progettate sul lato sinistro del rack.Il rack 3500 può contenere una o due sorgenti di alimentazione (qualsiasi combinazione di corrente alternata e/o continua) e ciascuna sorgente può alimentare un rack completoSe installato, il secondo alimentatore funge da backup per l'alimentatore primario.l'alimentazione nell' slot inferiore funge da alimentazione primaria e l'alimentazione nell' slot superiore funge da alimentazione di riservaLa rimozione o l'inserimento di uno dei moduli di alimentazione non interromperà il funzionamento del rack finché è installato un secondo alimentatore.Le sorgenti di alimentazione 3500 accettano una vasta gamma di tensioni di ingresso e le convertono in tensioni accettabili per l'uso da altri moduli 3500. Tre versioni di alimentazione sono disponibili con il sistema di protezione delle macchine della serie 3500:

• Potenza CA

• Fornitore di corrente continua ad alta tensione

• Fornitore di corrente continua a bassa tensione

L'alimentatore 3500/15 può essere ordinato per l'alimentazione di ingresso a corrente alternata o continua, fornendo compatibilità con fonti di tensione in tutto il mondo.Il 3500 Rack può funzionare da un singolo alimentatore, oppure possono essere utilizzati alimentatori doppi per fornire una ridondanza per situazioni che non possono tollerare interruzioni di alimentazione.

Gli alimentatori doppi si trovano nelle posizioni superiore e inferiore dello slot del rack più a sinistra.l'alimentazione primaria (inferiore) può funzionare con una potenza di 120 Vac, mentre l'alimentazione di riserva (superiore) può essere alimentata da una fonte ininterrotta di 24 Vdc.

Ogni alimentatore può fornire energia all'intero rack e ai suoi moduli.l'alimentazione inferiore funge da alimentazione primaria per il rack mentre l'alimentazione superiore funge da riserva, pronto a funzionare immediatamente e automaticamente come alimentazione primaria del rack senza interrompere le funzioni del rack in caso di guasto dell'alimentazione primaria.

Il modulo di alimentazione 3500/15 ha funzioni di autocontrollo che gli consentono di determinare se tutte le tensioni di uscita sono entro le specifiche.Il modulo lo annuncia tramite un LED verde Supply OK sul pannello anteriore dell'alimentazione.

Fogli dati Link:

3500-15 Forniture di alimentazione a corrente alternata e continua Fogli di dati - 14153...
