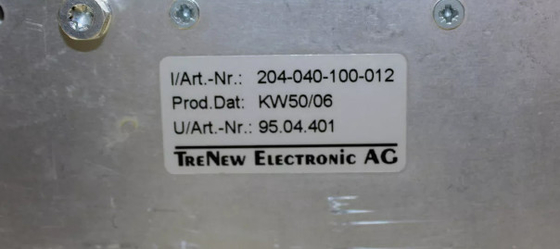

ABE040 204-040-100-012 Reggiseno di sistema 19" Reggiseno con altezza 6U

ABE040 204-040-100-012sistema rack 19" rack con altezza di 6U

Dettagli del prodotto:

Descrizione:

Un VM MPS può essere collocato in un rack da 19 pollici (84TE) con un'altezza di 6U (6HE), conosciuto comeil rack del sistema VM600. Esistono due tipi di questo rack: l'ABE040 e l'ABE042. Questi sono identici, ad eccezione della posizione dei supporti di montaggio del rack.

Un ABE040 contiene una gabbia di carte anteriore e una gabbia di carte posteriore.

L'aspetto del pannello anteriore e posteriore del rack dipende interamente dai tipi di schede installate nelle due gabbie.

La maggior parte delle schede installate nella parte posteriore di un rack standard da 19 pollici (ABE04x) utilizza un meccanismo di chiusura elettronica per garantire che la scheda sia installata nella fessura corretta (ad esempio,nella fessura immediatamente dietro la scheda di elaborazione associata nella parte anteriore del rack)Ciò include le schede IOC4T, IOC8T e IRC4.

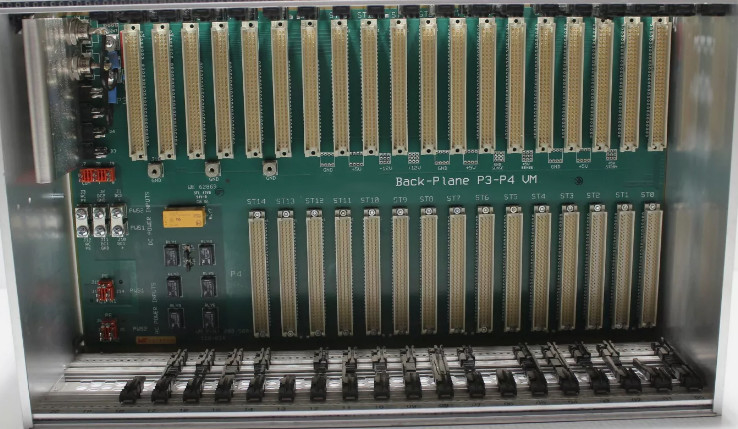

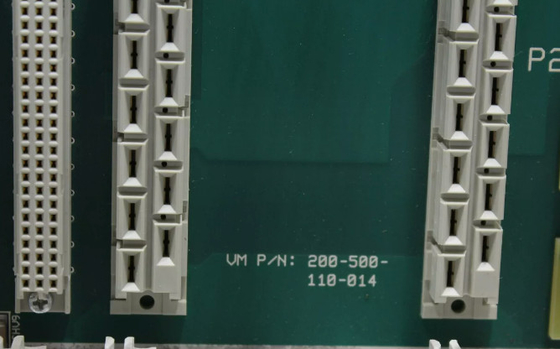

Nei rack ABE04x, ogni slot del backplane ha un codice binario di 4 cifre unico e cablato

Le carte che implementano questo meccanismo di chiusura elettronica hanno una banca di microinterruttori chepuò essere utilizzato per assegnare un numero di slot alla carta.Questo codice è memorizzato nel registro di assegnazione del numero di slot (indirizzo) sulla carta (IOC4T, IOC8T o IRC4).

Ogni scheda confronta il suo numero di slot con il numero di slot codificato sul piano posteriore del rack.

• Se i codici sono identici, il LED è verde.

• Se i codici non sono identici, il LED è rosso.
