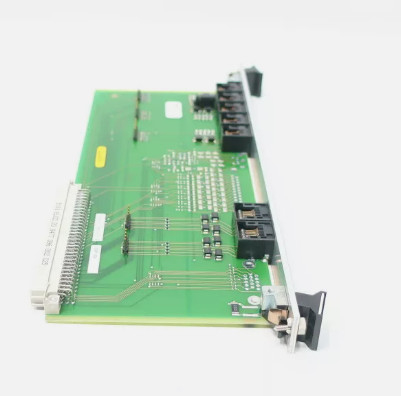

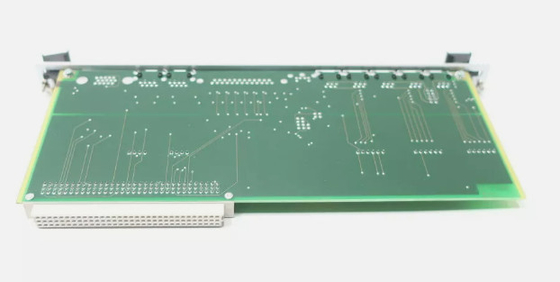

IOCN 200-566-101-012 Carta di input/output in stock Carta del sistema ESD

IOCN 200-566-101-012Carta di ingresso/uscita in magazzino Carta del sistema ESD

Dettagli del prodotto:

Descrizione:

Coppia e scaffali di carte CPUM/IOCN La coppia di carte CPUM/IOCN è utilizzata con un scaffale del sistema ABE04x e una carta CPUM può essere utilizzata da sola o con una carta IOCN associata come coppia di carte,a seconda dei requisiti dell'applicazione/del sistema.

La CPUM è una scheda a doppia larghezza che occupa due slot (posizioni di scheda) e la IOCN è una scheda a larghezza singola che occupa un solo slot.Il CPUM è installato nella parte anteriore del rack (slot 0 e 1) e un IOCN associato è installato nella parte posteriore del rack nello slot direttamente dietro il CPUM (slot 0)Ogni scheda è collegata direttamente al piano posteriore del rack utilizzando due connettori.

La scheda IOCN funge da interfaccia di segnalazione e comunicazione per la scheda CPUM.Protegge inoltre tutti gli ingressi dalle interferenze elettromagnetiche (EMI) e dalle ondate di segnale per soddisfare gli standard di compatibilità elettromagnetica (EMC).

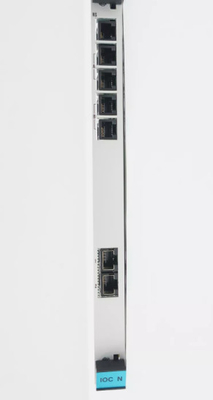

I connettori Ethernet delle schede IOCN forniscono l'accesso alle connessioni Ethernet primarie e secondarie e il connettore seriale (RS) fornisce l'accesso alla connessione seriale secondaria.

Inoltre, the IOCN card includes two pairs of serial connectors that provide access to the additional serial connections (from the optional serial communications module) that can be used to configure multi-drop RS-485 networks of system racks

Nota: la coppia di schede CPUM/IOCN è compatibile con tutti i rack del sistema VM600 ABE04x.
