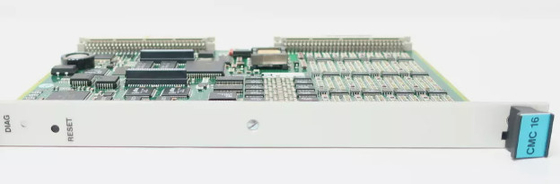

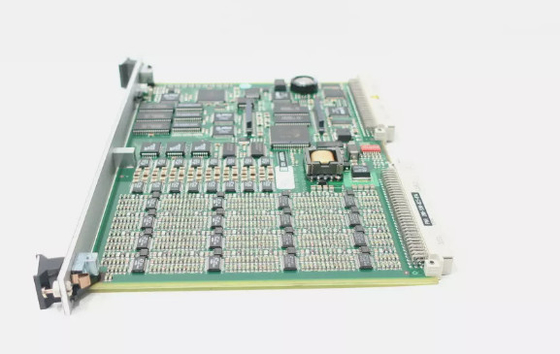

CMC16 200-530-025-014 Carta di monitoraggio delle condizioni In magazzino

CMC16 200-530-025-014 Carta di controllo delle condizioni in magazzino

Dettagli del prodotto:

Descrizione:

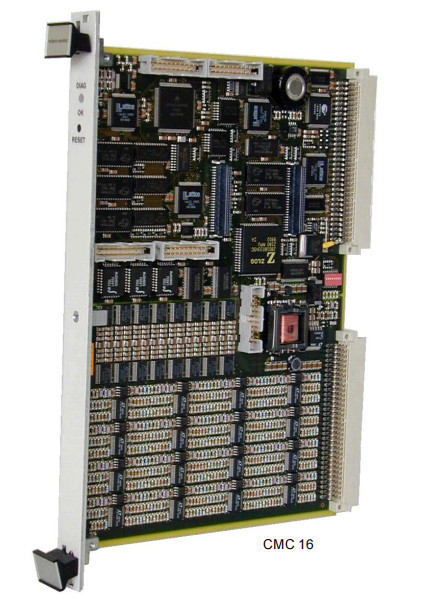

La scheda di monitoraggio della condizione CMC 16 è l'elemento centrale della serie VM di Condition Monitoring System (CMS).

Questa Intelligent Front-End Data Acquisition Unit (DAU) è utilizzata in combinazione con il software VM CMS per acquisire,analizzare e trasmettere i risultati a un computer host tramite il modulo CPU M della serie VM600 con controller Ethernet o direttamente tramite collegamenti seriali.

Gli ingressi sono completamente programmabili e possono accettare segnali che rappresentano velocità, riferimento di fase, vibrazione (accelerazione, velocità o spostamento), pressione dinamica, rotore airgap e profilo del palo,eventuali segnali dinamici o quasi statici. I segnali possono essere inseriti dalle adiacenti schede di protezione delle macchine (MPC 4) tramite il VM600 “Raw Bus” e “Tacho Bus” o esternamente tramite i connettori terminali a vite del IOC 16T.I moduli IOC 16T offrono anche il condizionamento del segnale e la protezione EMC e consentono l'invio di input al CMC 16, che comprende 16 filtri anti-aliasing programmabili e convertitori analogico-digitale (ADC).conversione dal dominio del tempo al dominio della frequenza (trasformazione di Fourier rapida), estrazione di banda, conversione di unità, controllo dei limiti e comunicazione con il sistema ospitante.

Le 10 uscite disponibili per canale possono includere RMS, picco, picco-picco, vero picco, veri valori di picco-picco, Gap, Smax o qualsiasi banda configurabile basata su spettri acquisiti sincroni o asincroni.Accelerazione (g), velocità (in/sec, mm/sec) e spostamento (mil, micron) segnali sono soddisfatti e possono essere convertiti per la visualizzazione a qualsiasi standard.,Per esempio, solo se la variazione del valore supera una soglia predefinita.

Il CMC 16 acquisisce e elabora dati ad alta risoluzione catturati ad intervalli programmati o al rilevamento dell'allarme (forme d'onda, spettri e orbite).tipo di finestra, la modalità di mediazione e il numero di media sono completamente configurabili.Esiste anche la capacità di attivare la cattura estesa di dati basati sul tempo per diversi minuti utilizzando una modalità oscilloscopica, in quanto può fornire dati preziosi., in particolare durante l'avvio della macchina.

Caratteristiche

• 16 canali dinamici configurabili individualmente
• 16 filtri antialiasing e ADC programmabili in parallelo
• Primi 4 canali configurabili anche come ingressi tacho
• Ultimi 12 canali configurabili anche come valori di processo
• Architettura ME
• campionamento sincrono e asincrono configurabile
• FFT ad alta risoluzione a 3200 linee
• 10 uscite completamente configurabili per canale, che possono essere basate su bande di frequenza o su domini temporali
• 6 allarmi configurabili per uscita elaborata con deadband di isteresi
• Registrazione di alberi su base di programma, “all'allarme” e “in caso di eccezione”
• Immagazzinamento di buffer a bordo
• Indicazione dello stato mediante LED a 3 colori sul pannello anteriore
• Inserimento / rimozione in tempo reale di carte con configurazione automatica
• Opzioni di comunicazione Ethernet e RS-4851 seriale
