IOC16T 200-565-000-013 Carta di input/output in stock Carta del sistema ESD

IOC16T 200-565-000-013 Carta di input/output in stock Carta del sistema ESD

Dettagli del prodotto:

Descrizione:

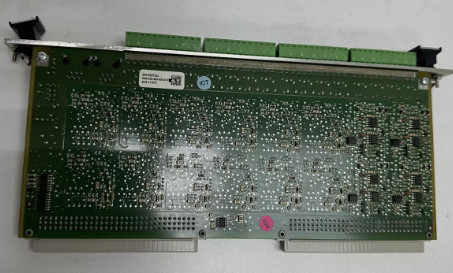

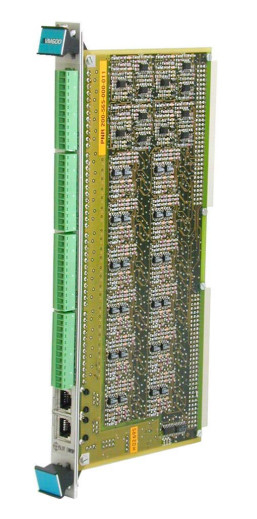

La scheda di ingresso / uscita IOC 16T funge da interfaccia di segnale per la serie VM 600 CMC 16 (Condition Monitoring Card).È installato nella parte posteriore del rack ABE 04X e si collega direttamente al backplane del rack tramite due connettori.

Ogni IOC 16T è associato a una specifica CMC 16 e viene montato direttamente dietro di essa nel rack.Il IOC 16T contiene una striscia terminale per collegare i cavi di trasmissione provenienti da trasduttori e condizionatoriTuttavia, se questi segnali sono già disponibili tramite le linee VM 600 backplane “Raw Bus” e “Tacho Bus”, questi possono essere selezionati direttamente senza necessità di cablaggi aggiuntivi.

La scheda protegge tutti gli ingressi e le uscite dalle interferenze elettromagnetiche (EMI) e dalle ondate di segnale e soddisfa anche gli standard EMC (compatibilità elettromagnetica).

Gli ingressi Tacho, i segnali degli accelerometri, velocimetri e sonde di prossimità, o qualsiasi segnale dinamico o quasi-statico sono condizionati da circuiti dedicati che svolgono compiti come la modellazione degli impulsi,regolazione del livelloSono forniti microinterruttori per facilitare la selezione del condizionatore e del metodo di accesso (cioè terminali a vite o backplane).L'IOC 16T fornisce inoltre l'isolamento dall'impianto e assicura il rifornimento di input al CMC 16.

Sono supportati due metodi di comunicazione: la connessione VMEbus a un modulo CPU M nella fessura 0 del rack VM 600 e il successivo collegamento Ethernet,o connessione seriale RS-485 isolata diretta multi-drop tramite i connettori RJ forniti su IOC 16T.

Caratteristiche

• Carta di interfaccia a 16 canali per CMC 16 (Cartella di monitoraggio delle condizioni)
• Strisce terminale a vite (48 terminali)
• Garantisce la protezione EMI per tutti gli input e i output
• Fornisce il condizionamento del segnale per tutti gli ingressi
• I primi 4 canali possono essere selezionati come input taco o dinamici (ossia vibrazione)
• Gli ultimi 12 canali possono essere selezionati come input dinamici o di processo
• Il canale 16 può essere selezionato come ingresso di compensazione dinamico, di processo o a giunzione fredda per le termocoppie
• Gli input possono essere indirizzati tramite VM 600 Raw Bus e Tacho Bus
• Opzione di comunicazione seriale RS-485 isolata a bordo
• Inserimento / rimozione delle carte in direttaInformazioni d'ordine
