L'IS200TRPGH1B è una scheda terminale di viaggio primaria prodotta e progettata da General Electric come parte della serie Mark VI utilizzata nei sistemi di controllo delle turbine a gas.Il controllore I/O regola la scheda terminale TRPGTre circuiti di voto in TRPG sono dotati di nove relè magnetici che si collegano a tre solenoidi trip, o dispositivi elettrici trip (ETD).I lati primario e di emergenza dell'interfaccia con gli ETD sono costituiti dal TRPG e dal TREG che lavorano insiemePer le applicazioni a turbina a gas, TRPG accetta anche input da otto rilevatori di fiamma Geiger-Mueller.

La diagnostica TRPG è eseguita dalla scheda I/O. Questi includono feedback dal driver del relè del solenoide di viaggio e dal contatto, il bus di alimentazione del solenoide,e la tensione di eccitazione del rilevatore di fiamma è troppo bassa o eccessiva. Se uno qualsiasi dei segnali diventa anormale, viene generato un avviso diagnostico (oltre i limiti). I connettori della scheda terminale JR1, JS1 e JT1 hanno ciascuno il proprio dispositivo di identificazione che la scheda I/O interroga.Se viene riscontrata una discrepanza, viene generato un errore di incompatibilità hardware.e la posizione della spina sono tutti codificati sul chip del dispositivo ID di sola lettura.

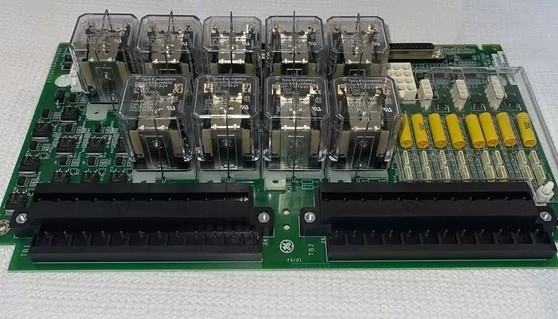

Il modulo IS200TRPGH1B funge da scheda di terminazione di viaggio primaria all'interno del sistema di controllo della turbina a gas GE Mark VI Speedtronic.La sua funzione primaria è quella di interfacciarsi con il controllore di protezione primario della turbina e i dispositivi di emergenza (ETD)Le caratteristiche principali dell'IS200TRPGH1B includono due grandi blocchi terminali neri situati sul lato sinistro,con una tensione di 20 V o più, ma non superiore a 20 V,La metà inferiore della scheda ospita una varietà di condensatori: una linea verticale di 8 condensatori gialli solidi centrati in basso,accompagnati da due file parallele di piccoli condensatori bianchi per un totale di 16 unità a sinistra.

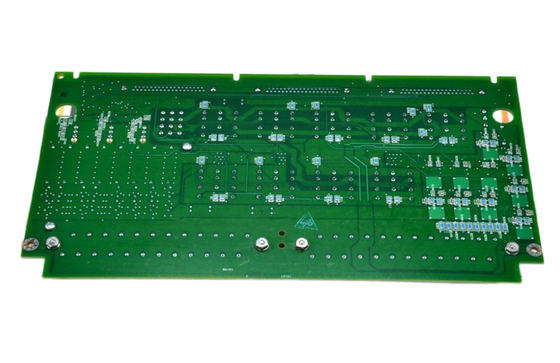

L'IS200TRPGH1B è una scheda di circuito stampato con una varietà di componenti diversi.Entrambi questi blocchi terminali contengono ventiquattro terminali in metallo argento numerati da uno a ventiquattro e da venticinque a quarantotto.. Una varietà di condensatori si trovano sulla metà inferiore della IS200TRPGH1B. Una linea verticale di otto condensatori gialli solidi è disposta nella parte inferiore della IS200TRPGH1B al centro della scheda.A sinistra di questi condensatori gialli, ci sono due file verticali di piccoli condensatori bianchi.
