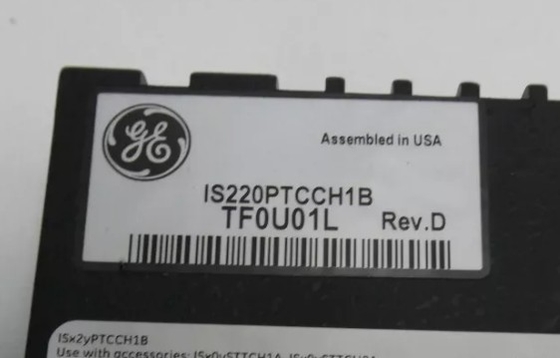

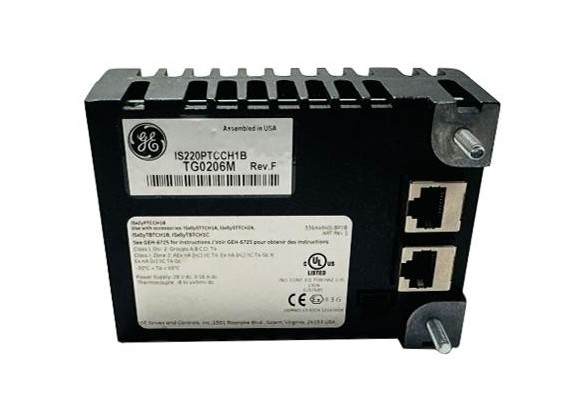

GE IS220PTCCH1B Mark VIe Speedtronic High Performance Thermocouple Input Pack

GE IS220PTCCH1B Mark VIe Speedtronic High Performance Thermocouple Input Pack

Dettagli del prodotto:

Descrizione:

GE Speedtronic Mark VIe IS220PTCCH1B è un modulo di ingresso a termocoppia composto da 12 ingressi ottimizzati per la combustione e 1 giunzione a freddo.Le applicazioni di ridondanza modulare duplex e tripla sono tutte possibili con l'IS220PTCCH1BQuesta scheda può ospitare termocoppie convenzionali quali E, J, K, S e T, nonché ingressi mV che vanno da -8 a 45 mV.e T può essere messa a terra o non e può essere posizionata fino a 984 piedi dal pannello di I/O della turbinaLa resistenza del cavo non deve superare i 450 ohm. L'IS220PTCCH1B può eseguire una varietà di autodiagnosi, tra cui memoria flash, RAM, hardware della scheda del processore e autotesti delle porte Ethernet.Esso fornisce inoltre un controllo continuo della sua alimentazione interna per assicurarsi che funzionino correttamente.

L'IS220PTCCH1B può eseguire una varietà di autodiagnosi, tra cui memoria flash, RAM, hardware della scheda del processore e autotesti delle porte Ethernet.Esso fornisce inoltre un controllo continuo della sua alimentazione interna per assicurarsi che funzionino correttamenteLa diagnostica visiva è fornita tramite LED indicatori e le comunicazioni seriali diagnostiche locali sono possibili tramite una porta a infrarossi.L'ingresso al pacchetto è attraverso doppio connettori Ethernet RJ45 e un ingresso di potenza a tre pinL'uscita avviene tramite un connettore DC-37 che si accoppia direttamente con il connettore della scheda terminale associato.

L'IS220PTCCH1B REV F è un modulo di ingresso a termocoppia fabbricato e progettato da General Electric come parte della serie Mark VIe utilizzata nei sistemi di controllo distribuiti GE.Il PTCC fornisce l'interfaccia elettrica tra una o due reti Ethernet I/O e una scheda terminale di ingresso di termocoppiaIl pacchetto contiene una scheda di elaborazione comune a tutte le schede di I/O distribuite Mark VIe e una scheda di acquisizione specifica per la funzione di ingresso della termocoppia.Il pacchetto è in grado di gestire fino a 12 ingressi di termocoppia. Due pacchetti possono gestire 24 input su TBTCH1C. Nella configurazione TMR con la scheda terminale TBTCH1B, tre pacchetti sono utilizzati con tre giunzioni a freddo, ma sono disponibili solo 12 termocoppie.

L'IS220PTCCH1B è un pacchetto I/O Mark VIe. Uno o più moduli di pacchetto I/O digitalizzano il segnale del sensore e lo alimentano al controller.Questo è usato principalmente con la serie GE Speedtronic Mark VIeInoltre, il Mark VIe è una piattaforma flessibile per molteplici applicazioni.IS220PTCCH1B è un modulo multi-PCB con PCB multilivello composto da componenti SMDSono disponibili anche numerose versioni di questo pacchetto I/O.
