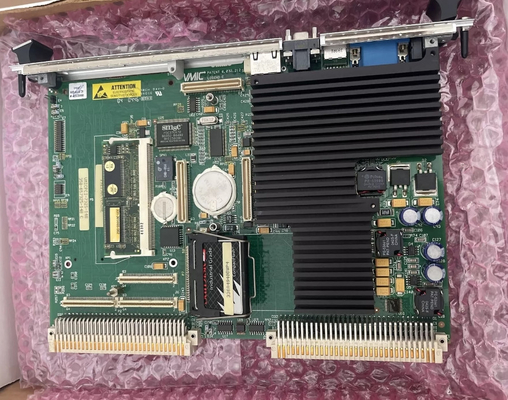

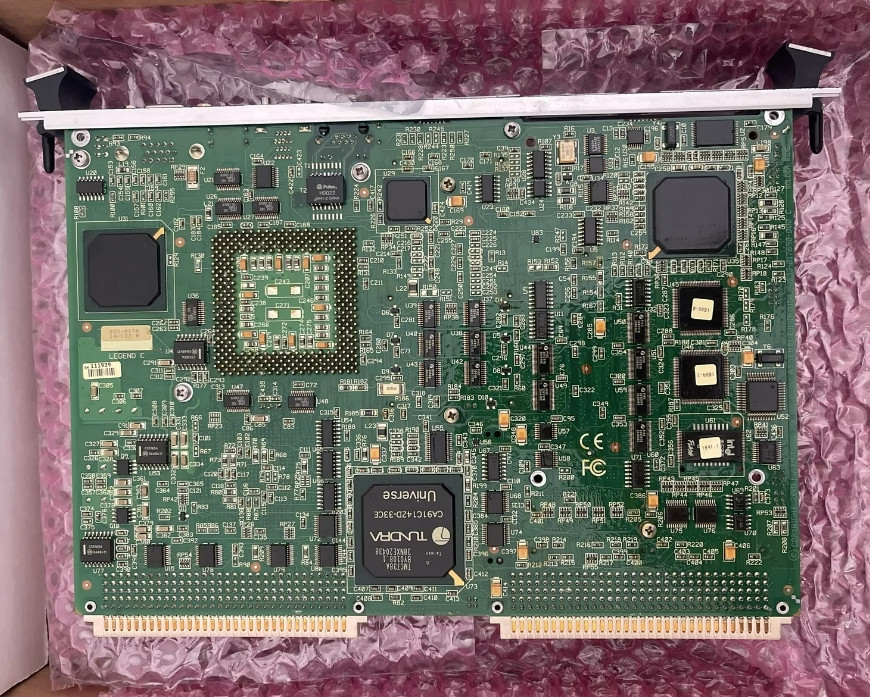

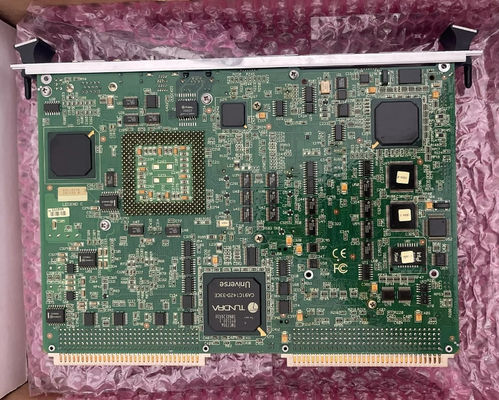

GE IS215UCCAM03A Advanced Control Board Mark VI Modulo di controllo CPCI

GE IS215UCCAM03A Advanced Control Board Mark VI Modulo di controllo CPCI

Dettagli del prodotto:

Descrizione:

Questa scheda, la scheda IS215UCCAM03A, è uno dei controller UCCx. Il controller UCCx si basa su un computer a scheda singola noto come CompactPCI, o CPCI.Questa scheda fa parte del sistema Mark VIe prodotto da General Electric, sebbene questo modello specifico sia considerato compatibile anche con i modelli successivi del sistema Mark VIeS. Questo modello è essenzialmente una scheda IS215UCCAH3 combinata con un IS200EPMC,128 MB di memoria flash, e 128 MB di DRAM. La serie di sistemi di controllo della turbina Mark VI che ospita questo dispositivo modulo di assemblaggio IS215UCCAM03A CompactPCI è qualcosa di una serie di prodotti auto-descritti GE Mark,dato che esiste con una serie di possibili applicazioni funzionali nei sistemi di controllo e gestione del gas compatibile con General Electric, turbine eoliche e a vapore.Questo deve essere considerato piuttosto l'aggiornamento funzionale sulla precedentemente esistente Mark V Turbine Control System Series di un simile nome di serie completo esteso, poiché le possibili applicazioni della serie Mark V esistono solo in contesti funzionali a base di gas e vapore più ristretti.

L'IS215UCCAM03A Compact PCI è una scheda di elaborazione a singolo slot con una serie di specifiche di prodotto uniche e importanti.Alcuni di questi LED sonoVi sono tre stati per il LED Ethernet UDH, c'è un LED attivo che lampeggia e c'è un LED di velocità,che è verde per il 100 BaseTX, e giallo per 10 Base T. Questi indicatori LED vengono spesso attivati da un'interruzione delle specifiche ambientali o dei requisiti di potenza di IS215UCCAM03A.Questo PCB UCCA è consigliato di funzionare a temperature comprese tra 0 e 60 gradi Celsius, con una temperatura di conservazione ideale compresa tra -45 e 85 gradi Celsius.

L'intervallo di umidità per questo modello è delineato tra il 5 e il 95%, e ha un'altitudine operativa da 0 a 10.000 piedi con un'altitudine di stoccaggio da 0 a 40.000 piedi sul livello del mare.In termini di tensione di ingresso di potenza, l'IS215UCCAM03A richiede tensioni nominali di +3,3 V dc, 3,5 A tipica, 4,25 A massima e +5 V dc, 150 mA tipica, 300 mA massima.Esistono una serie di specifiche di porta e protocollo specifiche per la scheda IS215UCCAM03ACome illustrato sul diagramma dei componenti IS215UCCA qui sotto; l'interfaccia Ethernet EPMC è composta da tre porte, un connettore RJ-45, un connettore RJ-45 e un connettore RJ-45.e una coppia tortuosa di connettori 10BaseT e 100BaseTXAll'interno dell'interfaccia Ethernet EPMC, ci sono protocolli che vengono utilizzati per comunicare tra i pacchetti I/O e i controller; tali protocolli sono protocolli TCP/IP.

L'IS215UCCAM03A è un modulo di controllo montato all'interno della cassa CPCI.una connessione Ethernet all'UDH, e una connessione RS-232C per l'installazione. Il controller deve essere configurato con un indirizzo TCP/IP prima di essere collegato all'Ethernet UDH. Questo può essere fatto tramite l'applicazione ToolboxST.Confezionati per sistemi di controllo ad alte prestazioni, il modulo di controllo GE IS215UCCAM03A CPCI offre un'integrazione senza soluzione di continuità e una maggiore efficienza operativa nell'automazione industriale.
