GE IS200BAIAH1BEE Mark VI Bridge Application Interface Card in magazzino

GE IS200BAIAH1BEE Carta di interfaccia di applicazione di ponte Mark VIIn magazzino

Dettagli del prodotto:

Descrizione:

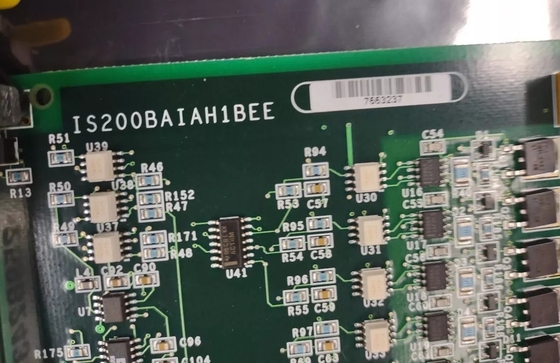

L'IS200BAIAH1BEE o BAIA è destinato ad essere un PCB di sostituzione. Ha un EEPROM che viene fornito con firmware precaricato in fabbrica. Questo circuito di memoria non dovrebbe mai essere riprogrammato o rimosso.Se smette di funzionare o si danneggiaIl BAIA utilizza anche un'interfaccia I/O RS-232C che va alla tastiera del sistema di azionamento o al PC da una scheda DSPX.L'IS200BAIAH1BEE deve essere posizionato verticalmente nell'insieme del porta schede di controllo a cui è assegnato.Sulla facciata del BAIA, c'è un'etichetta di avvertimento che avverte l'utente di montare solo questa carta nella fessura 1 sul rack.L'installazione di questa tavola in uno slot diverso dal primo si tradurrà in danni alla tavolaC'è un indicatore a LED sulla facciata che è etichettato IMOK.

GE IS200BAIAH1B e IS200BAIAH1BEE sono schede di interfaccia di applicazione di ponte progettate per i sistemi di controllo GE Mark VI.Questi moduli sono utilizzati principalmente per collegare e gestire la comunicazione e la trasmissione del segnale tra generatori e sistemi di eccitazione per garantire un coordinamento e un controllo efficienti tra i dispositiviQuesta scheda di interfaccia ha più canali di ingresso e uscita, può elaborare i segnali digitali dai generatori e dai sistemi di eccitazione e monitorare lo stato delle apparecchiature in tempo reale.Attraverso uno scambio di dati efficiente, IS200BAIAH1B e IS200BAIAH1BEE possono ottimizzare le strategie di controllo dell'eccitazione e migliorare le prestazioni del generatore e la velocità di risposta.Questo design flessibile dell'interfaccia consente di adattarsi a diverse esigenze applicative e integrarsi perfettamente con altri moduli di controllo.

L'IS200BAIAH1B è progettato per funzionare come scheda di interfaccia di applicazione di ponte nei sistemi di azionamento della serie Innovation.Questa scheda fornisce riferimento terra-terra e isolamento per gli ingressi di segnale da schede terminaliOgni scheda è progettata con una EEPROM incorporata contenente firmware non destinato alla rimozione o alla programmazione sul campo. The Innovation Series that this particular IS200BAIAH1B Bridge Application Interface Board printed circuit board product offering belongs to has to be considered a child product series of the greater Mark VI Turbine Control System Series that this IS200BAIAH1B PCB was originally devised for.

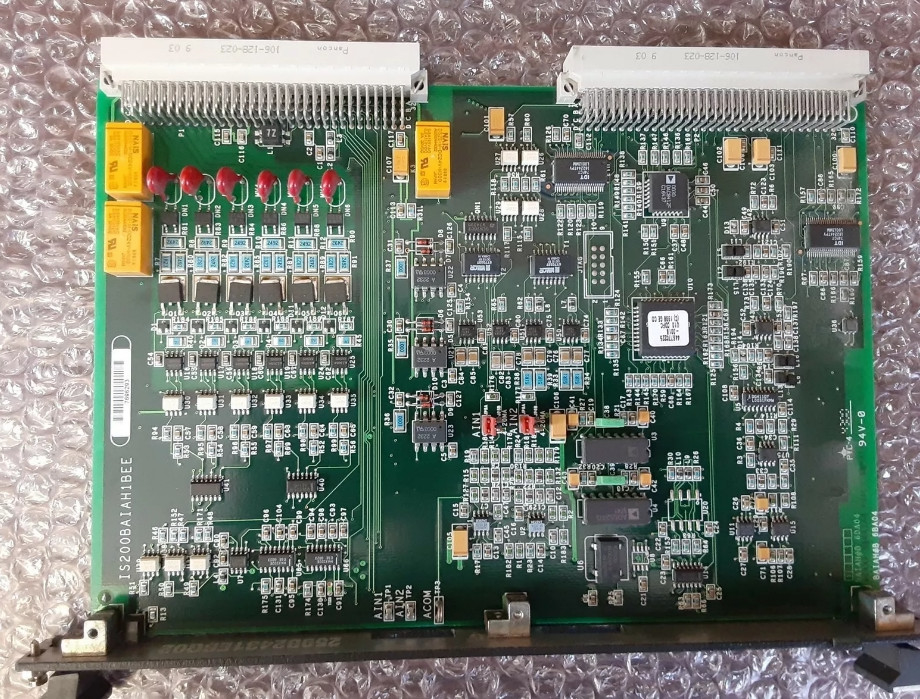

L'IS200BAIAH1B è una scheda della serie Innovation, che è progettata per essere posizionata in uno slot specifico.A causa di questo rischio di danni, è importante anche considerare le dimensioni dei PCB prima di prendere una decisione di acquisto.Questo particolare circuito stampato viene rivisto con dimensioni approssimative di 12 pollici di lunghezza per 9 pollici di larghezzaLo spessore di questo PCB non è superiore a un pollice e mezzo. L'IS200BAIAH1B ha tre relè, sei varistor, quattro interruttori jumper, tre punti di prova e diversi circuiti integrati.La scheda ha due connettori backplane situati su un bordoQuesti connettori backplane sono etichettati come connettori Pancon 106-128-023, che hanno una disponibilità di mercato generalmente bassa.
