GE DS200DTBBG1A MarkV Morsettiera Modulo I/O Digitale Scheda Connettore Morsettiera

GE DS200DTBBG1A MarkV Terminal Board Digital I/O Module Terminal Board Connector Card

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

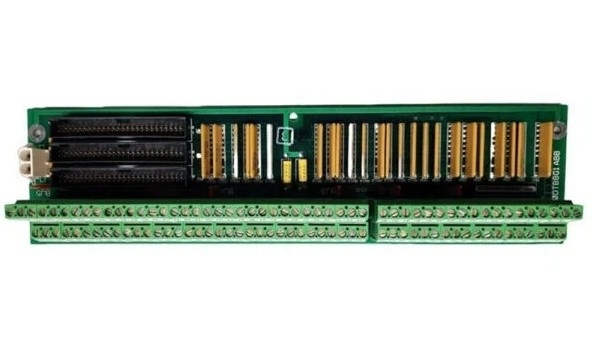

La scheda DS200DTBBG1A è una scheda connessione digitale per schede terminali della serie GE Mark V. La scheda connessione digitale per schede terminali GE DS200DTBBG1A ha due blocchi terminali,con una lunghezza massima non superiore a 50 mm,. Sono inclusi anche tre connettori a 50 pin. JFF, JFG e JFH sono gli ID per i connettori a 40 pin. Ci sono anche cinque jumper e connettori a baionetta.Perché ci sono tre connettori a 40 pin sulla schedaÈ fondamentale rimettere in funzione l'unità dopo aver sostituito la scheda se si vuole recuperare la produttività.

Il DS200DTBBG1A è stato progettato per fornire un'interfaccia I/O ad alta densità e facilmente utilizzabile per i sistemi di controllo delle turbine.per un totale di 190 terminaliLa scheda comprende anche tre connettori a 50 pin con connettori in stile baionetta, che facilitano la connessione e lo scollegamento dei cavi a nastro.Il DS200DTBBG1A funge da modulo di terminazione dell'espansione dell'input di contatto nella serie Mark V Turbine Control SystemOgni blocco terminale può ospitare 95 fili di segnale. Il DS200DTBBG1A è tipicamente situato nei core QD o C del sistema Mark V.

Esiste la possibilità di avere un massimo di 110 fili di segnale collegati ai blocchi terminali del modulo di terminazione di espansione dell'input di contatto DS200DTBBGIA.Questo sarà difficile da gestire senza un metodo per documentare dove i fili segnale separati sono collegatiUn blocco terminale è assegnato TB1 come ID e l'altro blocco terminale è assegnato TB2 come ID. I terminali separati sono numerati in sequenza su ogni blocco terminale.per identificare un terminale specifico si utilizza il blocco terminale ID e il numero assegnato al terminaleAlcuni esempi sono TB1 90 e TB2 48. TB1 90 è terminal 90 sul blocco terminale 1, mentre TB2 48 è terminal 48 sul blocco terminale 2.

Ora che sono stati rivelati alcuni dei vari elementi hardware necessari per l'assemblaggio di questo modulo di terminazione di espansione dell'input DS200DTBBGIA,è possibile spiegare i tipi di connettori compatibili con questo prodotto della serie Mark VAlcuni dei tipi di connettori utilizzati in combinazione con questo modulo di terminazione di espansione dell'input di contatto DS200DTBBGIA includono il connettore di ingresso di contatto JRR TCDA,il connettore di alimentazione della scheda DTBA a corrente continua JY 125 V, e il connettore JRS/T, che in genere non viene utilizzato.
