GE DS200DTBDG1A Morsettiera di espansione uscita contatti Speedtronic Mark V

GE DS200DTBDG1A Speedtronic Mark V Contact Output Expansion Terminal Board

Dettagli del prodotto:

Descrizione:

Il DS200DTBDG1A è un modulo di terminazione di espansione di uscita di contatto prodotto e progettato da General Electric come parte della serie Mark V / Mark V LM utilizzata nei sistemi di controllo delle turbine.Le posizioni per il modulo di terminazione dell'espansione di uscita di contatto (DTBD) includono Q11, Q21 e Q51. Nella posizione 5 di Q11, Q21 e Q51 sul TCRA, il DTBD è collegato ai 30 relè.16 delle 30 uscite in posizione 4 di Q21 e Q51 possono essere impostate come solenoidiQuando J19 e J20 sono collegati e i saltatori di filo installati in fabbrica vengono sostituiti, possono essere utilizzati altri due output di contatto (# 47 e #48) per i convertitori di accensione.

La DS200DTBAG1A è una scheda terminale di controllo dell'azionamento.l'EX2000 è una piattaforma flessibile per applicazioni multipleFornisce anche I/O in rete ad alta velocità per sistemi semplici, doppi e tripli.Una parte del blocco terminale è un connettore rimovibileLe schede terminali DTBA sono disponibili in diverse versioni.

La scheda DS200DTBAG1A è molto affidabile e quindi meno soggetta a danni.Quindi consigliamo di tenere le carte in scatole di stoccaggio sensibili statici in condizioni raccomandate.

Questo modulo DS200DTBDG1A di terminazione dell'espansione dell'uscita di contatto, come sopra menzionato,è stato fabbricato per esistere come membro della serie Mark V di sistemi di controllo delle turbine e prodotti componenti di sistemi di controllo delle turbine fabbricati dal rispettabile marchio General Electric come serie legacyLa Mark V è considerata una serie legacy in quanto non è più in produzione dal produttore GE originale.La lunga descrizione funzionale di questo modulo DS200DTBDG1A è riflessa nella sua abbreviazione unica DTBD.

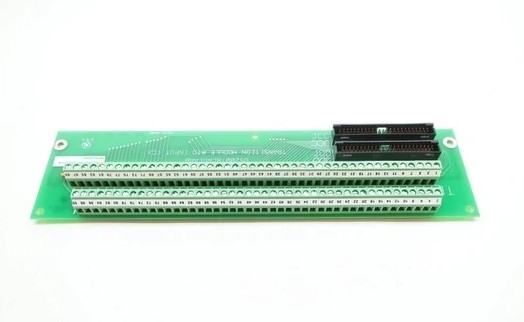

La scheda terminale DS200DTBDG1A di GE è composta da 2 blocchi terminali. Ogni blocco contiene 107 terminali per fili di segnale.connessione a 3 o 34 pin. L'ID dei punti di prova sul tabellone inizia con TP e termina con un numero.Prima di prendere la decisione finale di acquisto di questo circuito stampato DS200DTBDG1A Mark V Series, è fondamentale essere consapevoli del fatto che questo PCB non è l'originale Contact Output Expansion Termination Module offerto per la serie Mark V di GE;che sarebbe la scheda di circuito stampato madre DS200DTBDG1 senza questa revisione unica di miglioramento della funzionalità di questo PCB DS200DTBDG1A.
