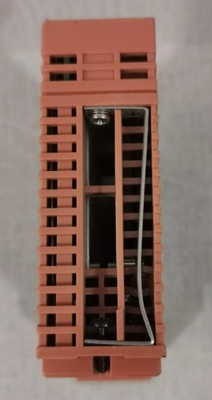

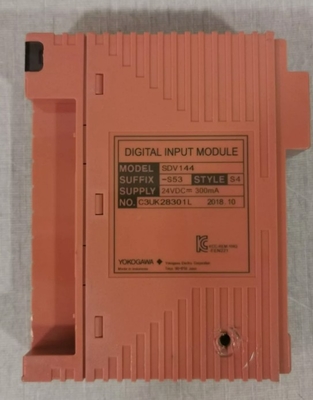

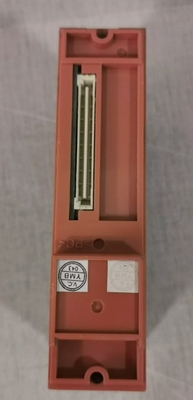

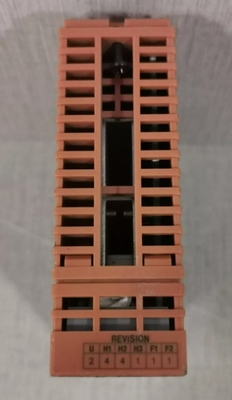

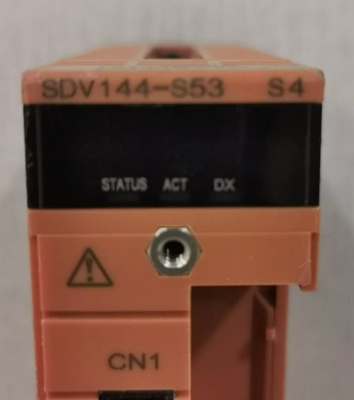

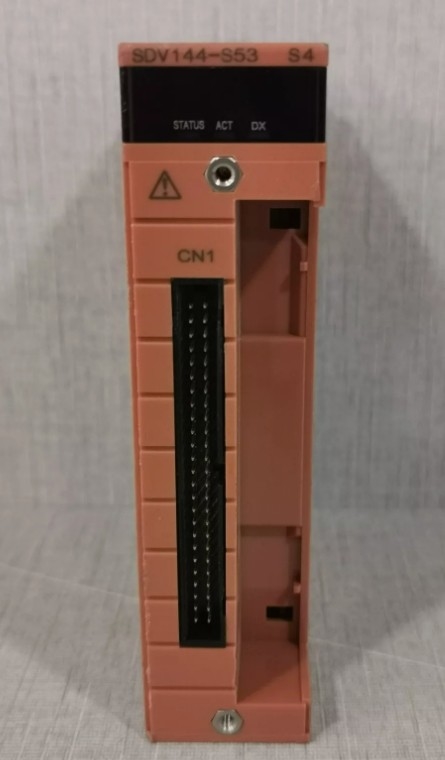

SDV144-S53 YOKOGAWA Moduli di ingresso/uscita digitali (per FIO) Modulo a 16 canali Isolamento 24 V DC doppio ridondante

SDV144-S53YokogawaModuli di ingresso/uscita digitali (per FIO) Modulo a 16 canali Isolamento 24 V DC doppiamente ridondante

Descrizione:

Se vengono utilizzate funzioni di diagnostica del cablaggio sul campo SDV144, i seguenti elementi diagnostici devono essere installati per singoli canali nelle vicinanze dell'apparecchiatura sul campo:

• SCB100 (per il rilevamento di circuiti aperti difettosi durante l'accettazione di segnali di spegnimento)
• SCB110 (per il rilevamento di cortocircuito difettoso durante l'accettazione dei segnali)
• I segnali di ingresso sono normalmente disattivati durante il normale funzionamento.
• I segnali di ingresso sono normalmente accesi durante il normale funzionamento.

I moduli di ingresso accettano i segnali di contatto dal campo.

• Quando l'alimentazione del campo è messa a terra, la terra (funzionale) del sistema è collegata alla terra del campo, che non è isolata.Per la maggiore immunità al rumoreSi consiglia di mantenere il campo fluttuante.
• Quando la tensione di resistenza dell'alimentazione di campo tra il lato secondario e la terra è inferiore al valore indicato nella tabella precedente,tali tensioni sono adottate come tensione resistente dell'alimentazione di campo.
• Numero di canali di ingresso che l'utente può utilizzare e alimentazione esterna sono limitati nel caso di SDV144-S£C. Si rimanda a "ProSafe-RS Outline of I/O Modules (for FIO) " (GS 32P06K60-01EN).
• Il valore nominale di contatto e l'alimentazione esterna del codice di stile SDV144 S1, S2 e S3 sono di 24 V CC ± 5%.
• Quando si collegano le schede terminali SDV144 e SED4D utilizzando il cavo di segnale dedicato, la tensione di resistenza è di 500 V AC (tra le linee di segnale di ingresso e il sistema).la tensione di resistenza dipende dalle specifiche elettriche del cavo.

Dettagli del prodotto:

Informazioni supplementari:

Fogli dati Link:Yokogawa SDV144-S53.pdf
