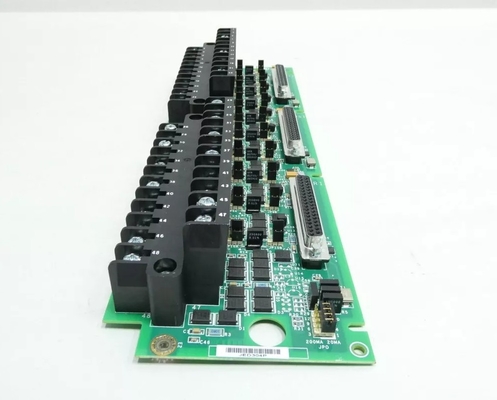

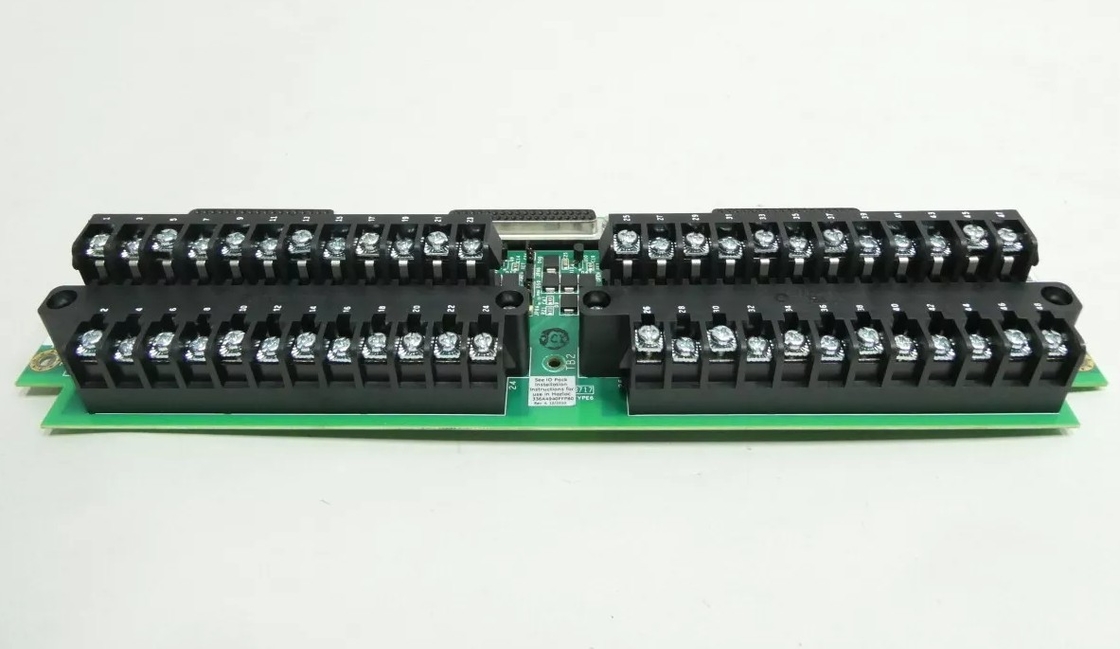

IS200DSPXH1B Giunta di controllo del processore di segnali digitali GE Speedtronic

IS200DSPXH1B Giunta di controllo del processore di segnali digitali GE Speedtronic

Dettagli del prodotto:

Descrizione:

IS200DSPXH1B funziona come scheda di controllo DSP (Digital Signal Processor) sviluppata da GE.Controlla anche le funzioni di controllo del campo del generatore dell'EX2100 Excitation ControlLa scheda è composta da un processore di segnale digitale ad alte prestazioni (DSP), componenti di memoria standard,e un circuito integrato specifico per applicazione (ASIC) che esegue funzioni logiche personalizzate. I due LED presenti su questa scheda mostrano le informazioni sul problema e sullo stato. Quando ci sono problemi con la scheda, si accende il LED rosso DS1.Il LED verde DS2 lampeggia quando il pannello funziona normalmente, sarà solido quando il DSP si è fermato, e sarà spento quando si verifica un guasto durante il reset.

A livello di assemblaggio, la revisione funzionale è B con ISBus Revision One, con variazione di gruppo H e rivestimento conforme.Prodotto da GE Motors and Industrial Systems, la scheda incorpora vari tipi di memoria tra cui Flash, NVRAM, RAM e Add-Only, insieme a componenti hardware standard come Stack Overflow (INT0), Inner Loop Load Pulse (INT1),e due ingressi configurabili (INT2 e INT3) a livello di base.

Il DSP opera a una velocità di 60 MHz, che indica la frequenza alla quale esegue calcoli ed esegue istruzioni.L'alta velocità di clock consente al DSP di gestire in modo efficiente operazioni matematiche complesse e compiti di elaborazione del segnale in tempo realeQuesta velocità di elaborazione è fondamentale per le applicazioni che richiedono un'elaborazione rapida e precisa dei dati, quali l'elaborazione audio e video, i sistemi di comunicazione, i sistemi di controllo,e analisi dei segnali digitaliQuesta interruzione, etichettata INT1, è innescata da un impulso di carico generato all'interno del circuito interno del sistema.

Il caricatore di avvio è un componente fondamentale del firmware che gestisce la sequenza di accensione del dispositivo.È responsabile dell'inizializzazione dei componenti essenziali del sistema e dell'istituzione dell'ambiente necessario per il corretto avvio del dispositivoÈ importante notare che il caricatore di avvio non deve essere ricaricato o modificato sul campo, in quanto qualsiasi modifica di questo componente critico potrebbe interrompere il corretto funzionamento del dispositivo.Modello di scheda di controllo del segnale digitale IS200DSPXH1B è uno dei modelli DSPX che può essere utilizzato in combinazione con la serie di controllori di eccitazione EX2100Il modello DSPX non è dotato di fusibili, non ha hardware regolabile e non contiene punti di prova per l'utente.Se il modello IS200DSPXH1B viene utilizzato in combinazione con la serie EX2100, la scheda DSPX sarà collegata a un'altra scheda nota come EISBSe necessario, queste due tavole possono essere staccate.
