IS200GGXDG1A Giunta di fonte di diodi di espansione GE Giunta di circuiti stampati

IS200GGXDG1A Giunta di fonte di diodi di espansione GE Giunta di circuiti stampati

Dettagli del prodotto:

Descrizione:

L'IS200GGXDG1A è un componente della scheda del sistema Mark VI di General Electric.La serie Mark VI a cui appartiene questo circuito stampato IS200GGXDG1A è realmente conosciuta come la serie Mark VI Turbine Control System in lunghezza, in quanto esiste realmente con specifiche applicazioni funzionali nei sistemi di controllo e gestione delle turbine a gas, eoliche e a vapore compatibili con General Electric, in particolare.Questo rappresenta un notevole aggiornamento funzionale rispetto alla serie Mark V Turbine Control System della stessa che ha preceduto originariamente la serie Mark VI Turbine Control System di questo dispositivo IS200GGXDG1A, in quanto le possibili applicazioni funzionali della Mark V Series erano limitate solo agli assemblaggi di turbine a gas e a vapore.

Questa scheda funziona come una scheda di fonte di diodo espansore.L'IS200GGXDG1A è montato all'interno dell'armadio di controllo. I comandi di gate e i segnali di stato sono interfacciati utilizzando i ricevitori RS-422.I sette connettori a taglio della scheda sono utilizzati per la messa a terra. Questo prodotto IS200GGXDG1A è circondato da almeno una certa quantità di materiali di istruzioni stampati originariamente online ai fini della presente pagina IS200GGXDG1A personalizzata del prodotto,che è in qualche modo atipico per il resto dei prodotti della serie Mark VI disponibili qui.

• DS1 ON per il segnale P5 OK LED
• DS2 ON per GDPA OK segnale LED
• DS4 ON per il segnale OK LED da 115 V

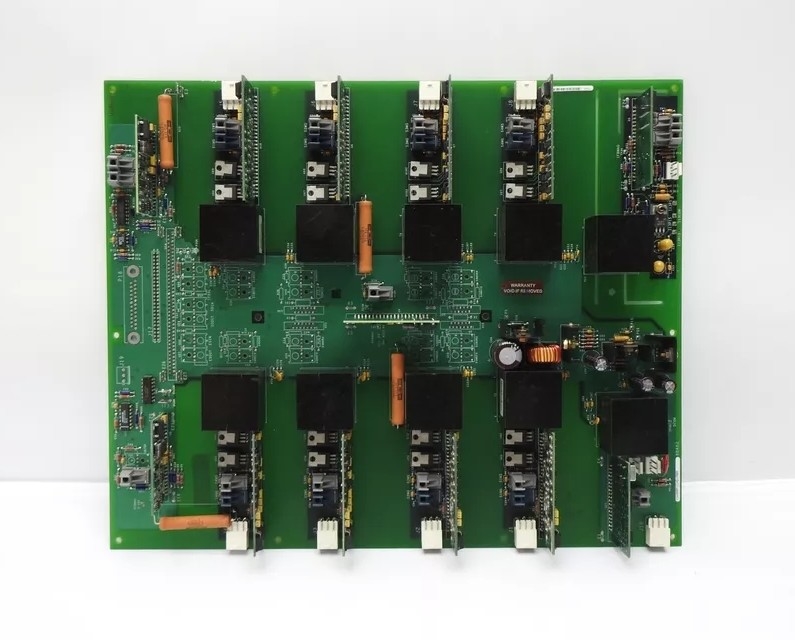

L'IS200GGXDG1A ha più componenti montati sulla sua superficie, tra cui 3 indicatori LED, 6 connettori a 3 terminali, 15 punti di prova, 3 connettori a 2 terminali e un connettore a 4 pin.Ciascuno dei quad redundant circuiti di alimentazione di uscita o energia o disenergies basato sulla maggioranza votato dati ricevuti dai tre elementi di elaborazioneLo schema di voto a maggioranza fornisce sia la tolleranza ai guasti che la rilevazione dei guasti che richiedono dati che concordano con la precisione entro una tolleranza specificata.per almeno due dei tre (2oo3) elementi di trasformazione.
