IS200IGPAG2A GE Gate Drive Power Supply Module Interface Board Mark VI Sistema

IS200IGPAG2A GE Gate Drive Power Supply Module Interface Board Mark VI Sistema

Dettagli del prodotto:

Descrizione:

IS200IGPAG2A è una fonte di alimentazione a gate drive sviluppata da GE. Fa parte del sistema di eccitazione EX2100. L'uscita del circuito ponte SCR è controllata in fase, il che si traduce in controllo dell'eccitazione.I regolatori digitali nel controller generano i segnali di accensione SCRNell'opzione di controllo ridondante, M1 o M2 possono essere il controllo principale attivo, mentre C controlla entrambi per determinare quale dovrebbe essere attivo e quale dovrebbe essere in standby.Per garantire un trasferimento regolare al controller di standby, sono utilizzati doppi circuiti di accensione indipendenti e il tracciamento automatico.La scheda di alimentazione del driver di cancello fornisce la potenza necessaria del driver di cancello richiesta da ogni tiristor commutato integrato (IGCT). La scheda IGPA è direttamente collegata all'IGCT. Ogni IGCT ha una scheda IGPA. Le schede IGPA sono suddivise in due categorie. Ogni scheda del gruppo 1 è dotata di due alimentatori.Le schede del gruppo 2 dispongono di un unico alimentatore.

L'IS200IGPAG2A è un componente PCB prodotto da GE per il sistema Mark VI.Questa serie è iniziata con la Mark I nel 1969 e continuata negli anni 2000 con la Mark VI e la Mark VIe.Il Mark VI soddisfa vari codici e standard di sicurezza, tra cui gli standard di emissione generici EN 50081-2, EN 50082-2:1994 Immunità generica per l'ambiente industriale e i codici di gas contaminanti EN 50178.

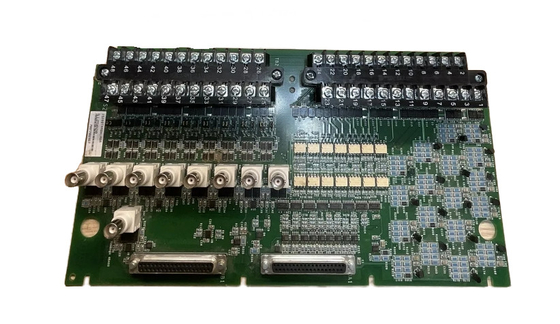

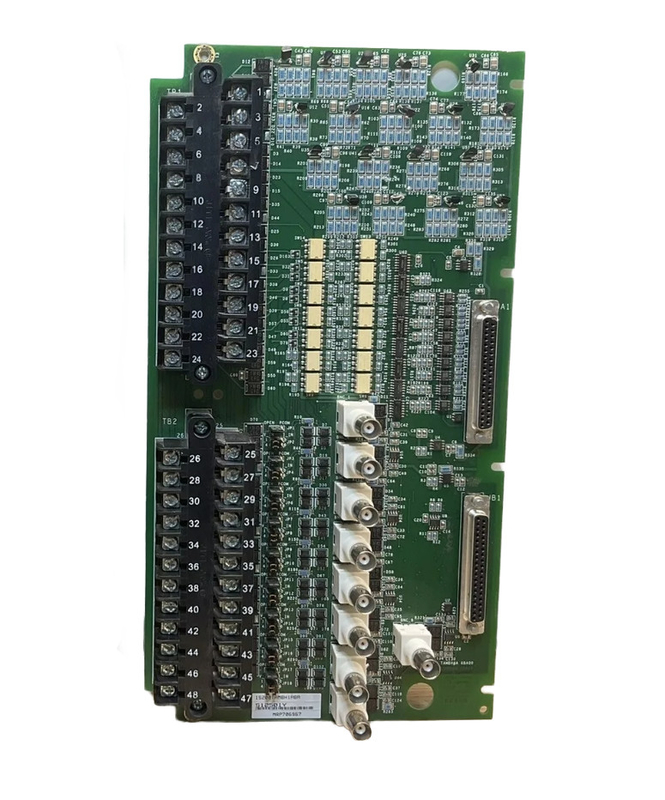

L'IS200IGPAG2A ha due serie di due LED. Questi sono situati su lati opposti della scheda, rivolti verso l'esterno.Vale la pena notare che il lato destro della scheda è essenzialmente vuoto, ad eccezione di questi LED, diversi connettori terminali e un singolo connettore verticale maschile a 9 pin. Il resto del lato destro della scheda presenta contorni contrassegnati per il posizionamento di altri componenti,ma non sono presenti sulla lavagna.

La scheda di interfaccia I/O è una scheda utilizzata per collegare dispositivi di ingresso/uscita, che può essere intesa come un ponte per la trasmissione di dati tra dispositivi.Consente la trasmissione di dati e la conversione del segnale tra diversi dispositiviEsistono vari tipi di schede di interfaccia I/O, come RS-232, RS-485, USB, HDMI e DVI,secondo diversi scenari di applicazione e requisiti. Queste schede di interfaccia hanno le loro caratteristiche e vantaggi, come ad esempio alcuni possono trasmettere segnali analogici, alcuni possono trasmettere segnali digitali, e alcuni possono raggiungere la trasmissione di dati ad alta velocità.
