Modulo di controllo IS200JPDSG1A della scheda di distribuzione di energia GE Mark VI IS200

Modulo di controllo IS200JPDSG1A della scheda di distribuzione di energia GE Mark VI IS200

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

La scheda IS200JPDSG1A è progettata per essere installata comodamente in un supporto in metallo che si inserisce su una rotaia DIN verticale, in genere posizionata accanto ad altre schede di distribuzione dell'energia.il JPDS è disponibile anche con un supporto metallico specifico su misura per il montaggio direttoL'IS200JPDSG1A è una scheda di distribuzione di potenza a 28 V prodotta e progettata da General Electric.La scheda di distribuzione di potenza a 28 V (JPDS) fornisce al sistema di controllo una potenza di ingresso a corrente continua a 28 V da convertitori esterni a corrente continua o a corrente continua. JPDS incorpora feedback dal pacchetto di I/O PPDA nel sistema PDM.è ciò che trasferisce la potenza di 28 V dc dalle fonti di alimentazione scelte alle schede JPDP (per alimentare i pacchetti I/O) e ai rack di controlloI connettori JR, JS e JT sono utilizzati per fornire l'entrata di potenza convenzionale da 28 V a JPDS.

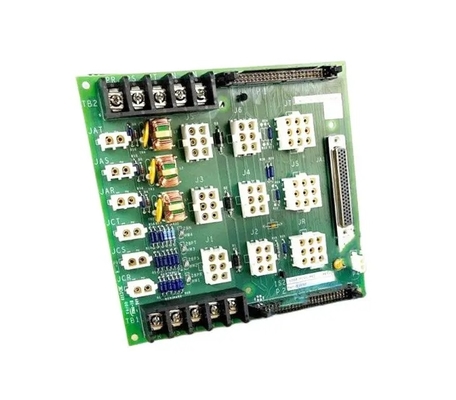

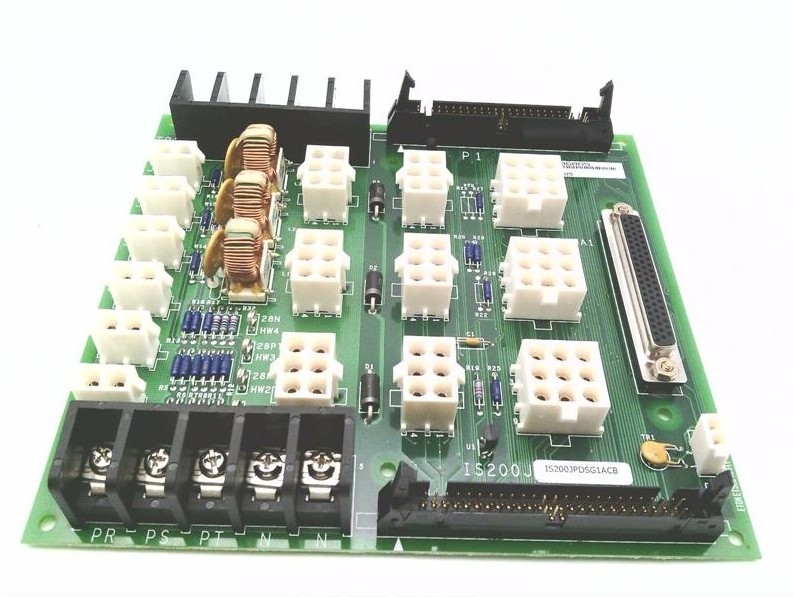

L'IS200JPDSG1A è costruito con tre bobine di induttore, quattro varistor, quattro punti di prova TP, due transistor e più resistori e condensatori.Ciascuno dei punti di prova TP ha una serie 10k resistore che sta isolando l'anelloLa scheda è progettata per il montaggio DIN-rail e può essere montata accanto ad altre schede di distribuzione dell'energia.forniranno ulteriori informazioni sull'operazione, cablaggio e installazione di questa scheda.

La scheda di distribuzione di corrente continua IS200JPDSG1AEC è una scheda che riceverà ventiotto volt di corrente continua.L'alimentazione è generalmente ricevuta da un convertitore esterno di corrente alternata/corrente continua o di corrente continua/corrente continuaQuesto modello è simile al modulo JPDM. Tuttavia, questo modello ha più componenti rispetto al modulo JPDM che include più fusibili di circuito ramificato e connettori di uscita.Grazie ai due connettori a nastro su questo modulo ha anche il potenziale per ospitare un pacchetto di I/O PPDACome il modulo JPDM, il modulo JPDS sarà montato in un modulo di distribuzione di energia.

La scheda IS200JPDSG1AEC ha caratteristiche specifiche, alcune delle quali sono un connettore DC62 che può ospitare il PPDA, tre uscite etichettate JAS, JAT e JAR che vengono utilizzate per i connettori di alimentazione ausiliari,IS200JPDSG1A fa parte del modulo GE Mark VI. Si tratta di una scheda di accessori di distribuzione di energia, che viene utilizzata per il pacchetto di I/O di feedback del sistema di distribuzione di energia IS220PPDAH1A.IS200JPDSG1A ha 15 diversi connettori di spina e fusibili di circuito ramificato e connettori di uscitaLa scheda GE IS200JPDSG1A è una scheda di distribuzione di potenza all'avanguardia progettata per l'integrazione senza soluzione di continuità nei sistemi di controllo industriali, garantendo una gestione ottimale dell'energia e l'affidabilità del sistema.
