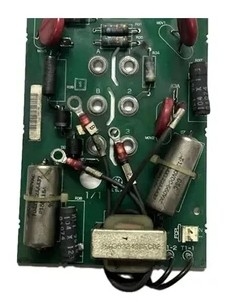

DS200SSBAG1A GE Drive Snubber Board Mark V Serie di sistemi di controllo delle turbine PCB

DS200SSBAG1AGESistemi di controllo della turbina per circuiti stampati

Descrizione:

La scheda snubber GE DS200SSBAG1A è progettata per i sistemi di controllo GE ed è utilizzata principalmente per sopprimere i picchi di alta tensione generati quando il motore si avvia e si ferma.

Questa funzione protegge efficacemente gli altri componenti del sistema di controllo, riduce le interferenze elettriche e migliora la stabilità e l'affidabilità del sistema complessivo.

• Connettore e condensatori: la scheda Snubber Drive GE DC300 è dotata di un connettore a 2 pin e tre condensatori.mentre i condensatori servono funzioni importanti all'interno dei circuiti della scheda.
• Posti terminali: la scheda è dotata di quattro posti per il collegamento di cavi, tre dei quali sono destinati a collegarsi a cavi collegati a un componente della scheda.La fabbrica fornisce materiali stampati che guidano il corretto attacco dei cavi ai terminali.
• Identificazione del cavo: durante il processo di sostituzioneè essenziale esaminare i cavi della scheda difettosa e assicurarsi che i cavi della scheda di ricambio siano collegati agli stessi terminaliSe c'è un quarto cavo collegato alla scheda difettosa, esso deve essere contrassegnato con l'ID del terminal corrispondente.
• Attachamento efficiente del cavo: se c'è un cavo collegato al connettore a 2 pin, si raccomanda di etichettare il cavo con l'ID del connettore stampato sulla scheda.Questa etichettatura garantisce un collegamento più rapido e semplice del cavo alla scheda di ricambio.

Dettagli del prodotto:

Informazioni supplementari:
