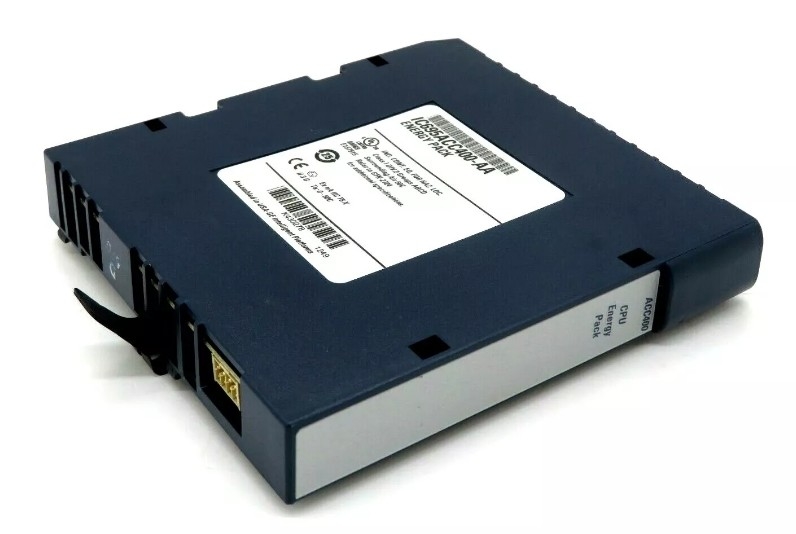

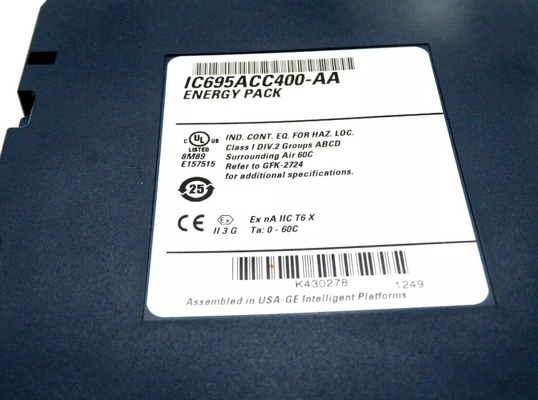

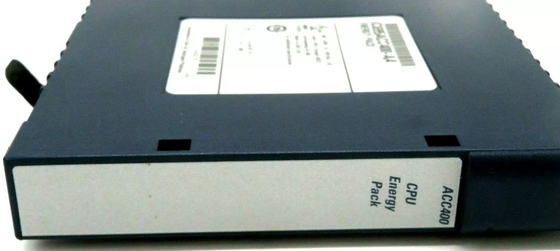

IC695ACC400 Modulo accessorio del pacchetto energetico GE PACSystems RX3i

IC695ACC400GEModulo accessorio del pacchetto energetico PACSystems RX3i

Dettagli del prodotto:

Descrizione:

Il pacchetto energetico PACSystems* RX3i IC695ACC400 è destinato all'uso con una delle seguenti CPU RX3i: CPE302, CPE305 o CPE310.

In caso di perdita di potenza del sistema, l'Energy Pack mantiene l'alimentazione abbastanza a lungo da consentire alla CPU di scrivere il contenuto della memoria utente nella memoria flash non volatile.

L'Energy Pack è montato sul lato sinistro di un modulo RX3i ed è collegato alla CPU utilizzando il cavo IC695CBL001.

Mentre il sistema è alimentato, l'Energy Pack carica dal binario RX3i 24 Vdc tramite il cavo I695CBL001 che collega la CPU al Energy Pack.

Il pacchetto energetico è conforme alla direttiva RoHS 2011/65/UE dell'UE utilizzando le seguenti esenzioni indicate nell'allegato: 7 (a), 7 (c) -I e III.

L'Energy Pack è montato sul lato sinistro di un modulo RX3i. Per evitare di occupare uno slot sul piano posteriore, deve essere montato sul modulo (di solito un alimentatore) nello slot 0 del rack.

È collegato alla CPU tramite cavo IC695CBL001. Si noti che, quando montato su un modulo nella fessura 0, l'Energy Pack si estenderà di circa 13 mm (0,5") oltre il lato sinistro del backplane.Per installare il pacchetto energetico:

1Collegare i ganci di montaggio superiori sul telaio del modulo Energy Pack come indicato nella figura 3.

2Girate la parte inferiore del pacco di energia in posizione, attivando i ganci inferiori.

3. Collegare il cavo IC695CBL001 dal connettore situato nella parte inferiore del pacchetto energetico (figura 2) al connettore corrispondente situato nella parte inferiore della CPU.

Fogli dati Link:GE IC695ACC400.pdf
