IQS450 204-450-000-002 Sistema di misurazione della prossimità A1-B21-H10-I1

IQS450 204-450-000-002 A1-B21-H10-I1Sistema di misurazione della prossimità

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Il sistema è basato su un sensore TQ401 senza contatto e un condizionatore di segnale IQS450, che insieme formano un sistema di misurazione di prossimità calibrato in cui ogni componente è intercambiabile.Il sistema emette una tensione o una corrente proporzionale alla distanza tra la punta del trasduttore e il bersaglio, come un albero di una macchina.

Il condizionatore del segnale IQS450 contiene un modulatore/demodulatore ad alta frequenza che fornisce un segnale di guida al trasduttore.Questo genera il campo elettromagnetico necessario utilizzato per misurare il gapIl circuito del condizionatore è costituito da componenti di alta qualità e è montato in una strussione in alluminio.

Requisiti generali di ingresso del trasduttore: sorgente di alimentazione ad alta frequenza da un condizionatore di segnale IQS450

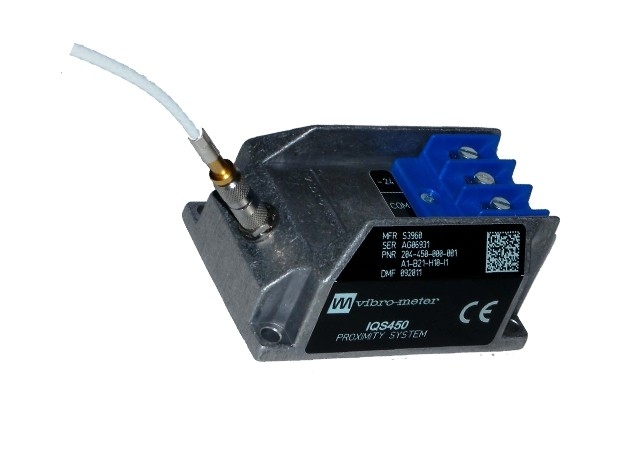

Condizionatore del segnale IQS450:

Voltaggio di uscita, configurazione a 3 fili:

• Tensione a min. GAP: -1,6 V

• tensione massima GAP: -17,6 V

• Intervallo dinamico: 16 V

• Impedenza di uscita: 500 Ω

• Corrente di cortocircuito: 45 mA

corrente di uscita, configurazione a due fili:

• Corrente a min. GAP: -15,5 mA

• Corrente a GAP massimo: -20,5 mA

• Intervallo dinamico: 5 mA

Capacità di uscita: 1 nF

Induttanza di uscita: 100 μH
