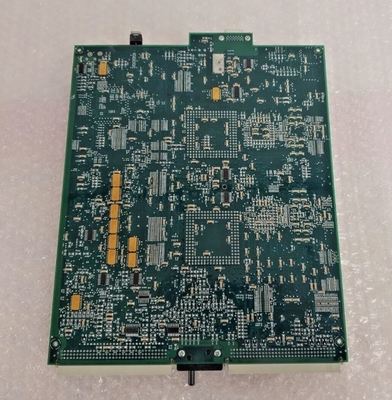

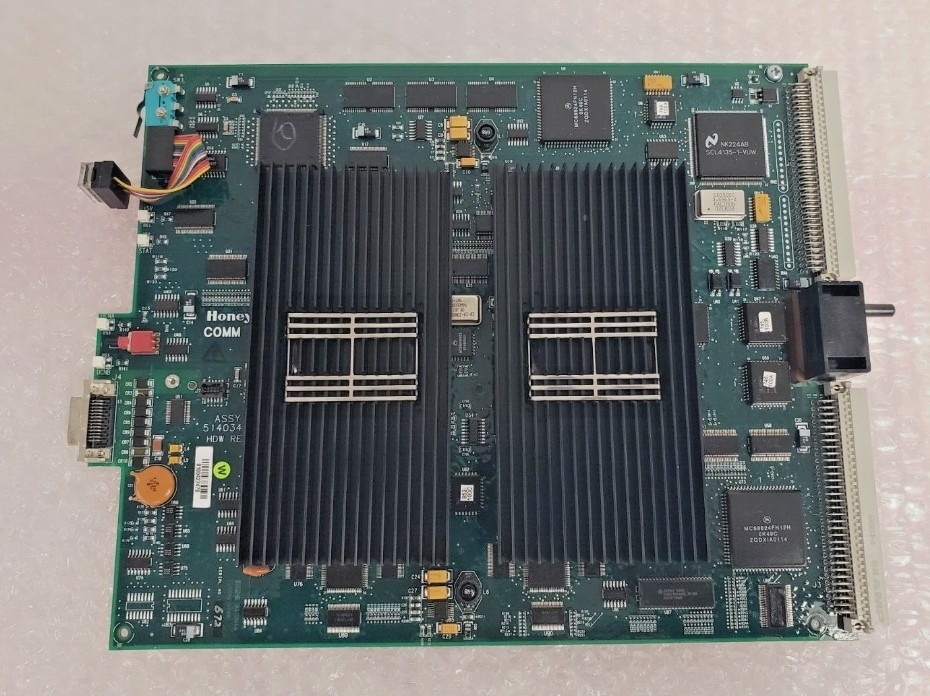

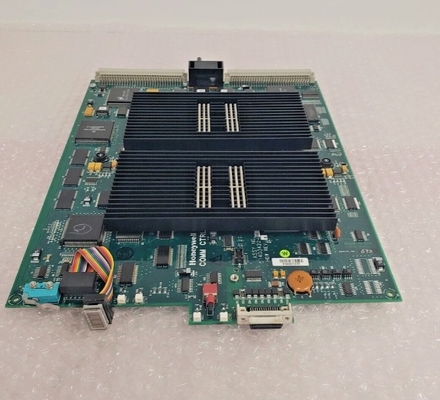

Honeywell 51403422-150 HPM MODULA DI COMUNICAZIONE E CONTROLLO

Honeywell 51403422-150 HPM Communication and Control Processor Module

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Il processore di comunicazione e controllo HPM (51403422 - 150) è responsabile delle funzioni di comunicazione di rete dell'HPM.questo processore di controllo può eseguire regolamentareLa rete di controllo universale (UCN) è una rete di controllo dei processi ad alta velocità e alta sicurezza.Dispone di una banda di 5 megabit/secondo con controllo di accesso al bus token.

Gli assemblaggi HPMM sono posizionati nelle due posizioni più a sinistra del file della scheda.Il modulo di interfaccia HPM UCN è installato nel connettore sotto la scheda di comando/controllo ad alte prestazioni nella prima fessuraLa scheda di collegamento I/O ad alte prestazioni (51309276 - 150) è composta da un processore di collegamento I/O, SRAM per la comunicazione tra il processore e la scheda di comunicazione/controllo,un'interfaccia driver/ricevitore I/O LinkQuesto convertitore fornisce +5 Vdc sia per le schede HPMM che per il modulo HPM UCN Interface.

Quando viene alimentata l'HPMM, si accende l'indicatore di potenza su ciascuna scheda HPMM e il modulo di interfaccia HPM UCN.Questo indicatore rimane acceso finché 24 Vdc dal cabinet Power System è disponibile. Dopo l'applicazione della corrente, l'indicatore di stato sulla scheda High-Performance Communications/Control si accende brevemente. Le routine di prova interne vengono eseguite con la corrente accesa.l' indicatore di stato rimane acceso, che indica che non sono stati riscontrati errori di prova.

Gli indicatori dei cavi UCN in uso sono visibili nella parte anteriore del modulo di interfaccia HPM UCN (Rx - A e Rx - B).Sono visibili anche sotto la copertina anteriore della scheda di comunicazione/controllo ad alte prestazioni (UCN A e UCN B)Questi indicatori aiutano gli utenti a monitorare facilmente lo stato dei cavi UCN.
