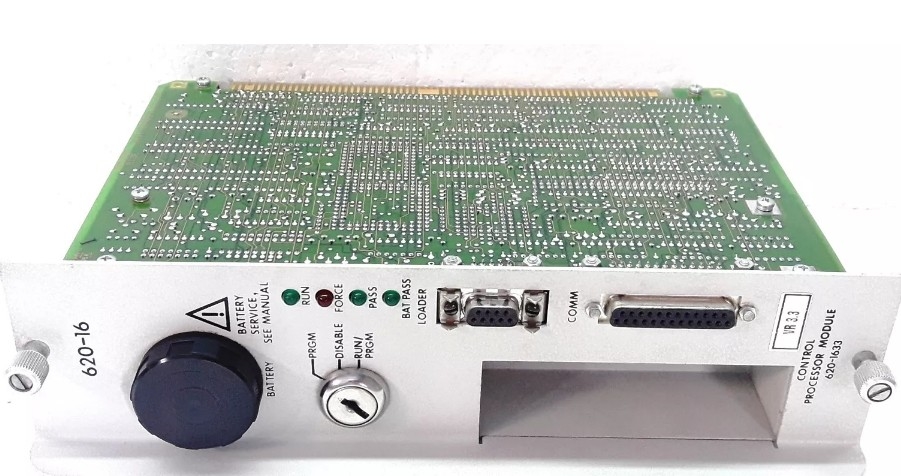

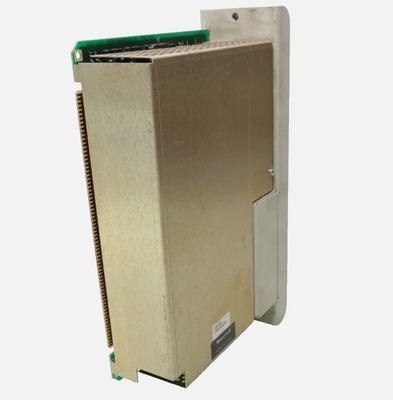

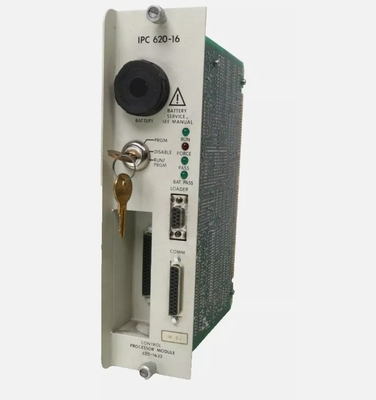

Honeywell 620-1633 Modulo del processore di controllo 620-16 PROC.8K MEM 1024 I/O

Honeywell 620-1633 Modulo del processore di controllo 620-16 PROC.8K MEM 1024 I/O

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

La tabella di stato del sistema è costituita da posizioni di memoria di 8 bit di larghezza.Questa informazione è accessibile tramite il caricatore / terminale utilizzando un indirizzo decimale a quattro cifre e un'istruzione PULL nel programma di controllo. Il set di istruzioni del sistema del processore 620-06 include l'istruzione PULL. Tre categorie di informazioni sono memorizzate nella tabella dello stato del sistema: diagnostica del sistema, stato dell'hardware del sistema,e Identificazione del sistema.

La visualizzazione dello STATO dell'HARDWARE fornisce all'utente i dati relativi alla revisione del processore e allo stato di prova, al tempo di scansione del programma, allo stato delle opzioni selezionate dal switch DIP e al conteggio delle forze.

Il processore invia un segnale di guasto di corrente ai PIOM situati nei rack I/0 quando il processore è in modalità PROGRAMMA o DISABLE o quando si verifica una perdita di scansione del processore.al ricevimento del segnale di interruzione di corrente, o spegnere tutte le uscite o mantenere le uscite nel loro ultimo stato (a seconda dell'impostazione selezionata dell'interruttore DIP) fino a quando non viene rimosso il segnale di interruzione di corrente.Il modulo del processore svolge la stessa funzione per i moduli del rack del processore I/0.

Se l'alimentatore del rack del processore o di un rack di I/O rileva che l'alimentatore AC è inferiore a 83 volt in regime di 115 V AC o 166 volt in regime di 230 V AC per un periodo superiore a 11 anni.5 millisecondi, l'alimentazione invia un segnale di guasto di corrente agli altri rack I/0 e al modulo del processore.e il processore interrompe il funzionamentoSi noti che il livello di interruzione di corrente per un operaton 24VDC è di 19 volt con un ritardo di interruzione di corrente di 7 millisecondi.
